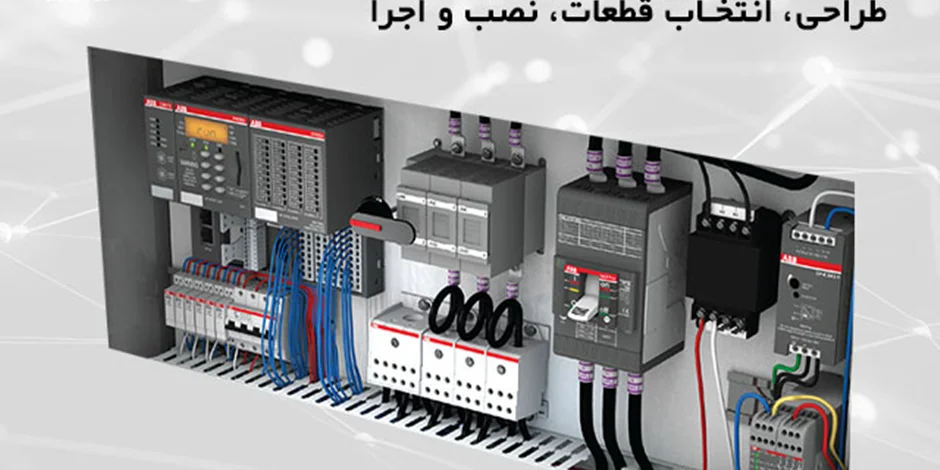

مراحل و نحوه ساخت تابلو برق صنعتی

ساخت تابلو برق شامل مراحل مختلفی است که به طراحی، تولید و نصب تابلو برق مربوط می‌شود. در ادامه، مراحل اصلی ساخت تابلو برق را توضیح می‌دهیم. همچنین یک فایل pdf که راهنمای تصویری ساخت تابلو برق است برای شما عزیزان قرار داده شده است.

مقاله ساخت تابلو برق از طراحی، اجرا تا نصب.pdf

تابلو برق یکی از اجزای حیاتی در سیستم های برقی است که برای توزیع، کنترل و حفاظت از تجهیزات الکتریکی در محیط های صنعتی، تجاری و مسکونی استفاده می‌شود. ساخت یک تابلو برق استاندارد نیازمند دانش فنی، رعایت اصول ایمنی و انتخاب تجهیزات مناسب است. در این متن، به بررسی مراحل ساخت تابلو برق، انتخاب تجهیزات، اجزای داخلی و نکات مربوط به نصب و اجرا می‌پردازیم.

مراحل کلی ساخت تابلو برق

ساخت تابلو برق فرآیندی چند مرحله ای است که شامل طراحی، انتخاب تجهیزات، مونتاژ، نصب و تست نهایی می‌شود. در ادامه، هر مرحله به‌صورت مفصل توضیح داده شده است.

1. طراحی تابلو برق

اولین گام در ساخت تابلو برق، طراحی دقیق آن بر اساس نیاز پروژه است. این مرحله شامل موارد زیر است:

تعیین بار الکتریکی: ابتدا باید بار الکتریکی مورد نیاز محاسبه شود. این کار با بررسی مصرف‌کننده ها (مانند موتور ها، روشنایی ها و دستگاه ها) و محاسبه توان کل انجام می‌شود.

انتخاب نوع تابلو: تابلو های برق می‌توانند از نوع دیواری، ایستاده، تکفاز یا سه فاز باشند. نوع تابلو بستگی به کاربرد (صنعتی، تجاری یا خانگی) و میزان بار دارد.

طراحی نقشه الکتریکی: نقشه های تک خطی (Single Line Diagram) و شماتیک برای مشخص کردن اتصالات و اجزای داخلی تابلو تهیه می‌شوند. این نقشه ها باید مطابق با استانداردهای بین المللی مانند IEC یا استانداردهای محلی باشند.

انتخاب درجه حفاظت (IP): بسته به محیط نصب (داخلی یا خارجی، مرطوب یا خشک)، درجه حفاظت تابلو (مانند IP54 یا IP65) انتخاب می‌شود.

2. انتخاب تجهیزات داخلی تابلو برق

انتخاب تجهیزات مناسب برای تابلو برق از اهمیت ویژه ای برخوردار است. اجزای داخلی تابلو برق شامل موارد زیر هستند:

کلید اتوماتیک (MCCB - Molded Case Circuit Breaker)

کلید اتوماتیک برای حفاظت از مدار ها در برابر اضافه بار و اتصال کوتاه استفاده می‌شود. این کلید ها قابلیت تنظیم جریان نامی و حفاظت حرارتی و مغناطیسی دارند. انتخاب کلید اتوماتیک باید بر اساس جریان نامی و قدرت قطع (Breaking Capacity) باشد.

کنتاکتور

کنتاکتور یک کلید الکترومکانیکی است که برای قطع و وصل جریان در مدارهای قدرت استفاده می‌شود. این قطعه در تابلوهای صنعتی برای کنترل موتور ها یا بار های سنگین کاربرد دارد. انتخاب کنتاکتور بر اساس جریان نامی و ولتاژ کویل (مانند 220 ولت یا 24 ولت) انجام می‌شود.

کلید هوایی (ACB - Air Circuit Breaker)

کلید های هوایی برای حفاظت در سیستم‌های فشار ضعیف با جریان بالا (معمولاً بالای 630 آمپر) استفاده می‌شوند. این کلید ها قابلیت تنظیم دقیق حفاظت و امکان اتصال به سیستم های مانیتورینگ را دارند.

کلید حرارتی (Thermal Overload Relay)

کلید حرارتی یا رله اضافه‌ بار برای حفاظت از موتور ها در برابر گرمای بیش از حد ناشی از اضافه بار استفاده می‌شود. این کلید ها معمولاً در کنار کنتاکتور نصب می‌شوند و جریان نامی آن‌ها باید با موتور هماهنگ باشد.

بیمتال (Overload Relay)

بیمتال نوعی رله حفاظتی است که با استفاده از خاصیت انبساط حرارتی فلزات، در برابر اضافه بار واکنش نشان می‌دهد. این قطعه به‌صورت سری در مدار قرار می‌گیرد و در صورت افزایش جریان بیش‌ از حد، مدار را قطع می‌کند.

کلید مینیاتوری (MCB - Miniature Circuit Breaker)

کلید مینیاتوری برای حفاظت مدارهای روشنایی و بار های کم‌ جریان استفاده می‌شود. این کلید ها در برابر اتصال کوتاه و اضافه بار حساس هستند و در تابلو های توزیع خانگی و تجاری رایج اند.

سایر اجزای داخلی

رله های کنترلی: برای مدیریت و کنترل سیگنال های کنترلی در تابلو استفاده می‌شوند.

ترمینال‌ها: برای اتصال ایمن و منظم کابل ها به کار می‌روند.

فیوز ها: به عنوان حفاظت اولیه در برابر جریان های غیرمجاز استفاده می‌شوند.

لامپ سیگنال: برای نمایش وضعیت عملکرد تابلو (روشن، خاموش یا خطا) به کار می‌روند.

تابلو های شینه‌بندی (Busbar): برای توزیع جریان بین اجزای مختلف تابلو استفاده می‌شوند.

تایمر و رله زمانی: برای کنترل زمان بندی در فرآیند های خاص.

PLC (کنترل‌کننده منطقی برنامه‌پذیر): در تابلو های پیشرفته برای اتوماسیون و کنترل دقیق استفاده می‌شود.

3. انتخاب بدنه تابلو

بدنه تابلو باید از جنس مقاوم (معمولاً فلزی با پوشش رنگ الکترواستاتیک یا استیل ضد زنگ) باشد. ابعاد بدنه باید به‌گونه ای باشد که فضای کافی برای نصب تجهیزات، کابل کشی و خنک سازی وجود داشته باشد. همچنین، بدنه باید مطابق با استاندارد های IP و مقاوم در برابر شرایط محیطی باشد.

4. مونتاژ تابلو برق

پس از انتخاب تجهیزات، مونتاژ تابلو آغاز می‌شود:

نصب تجهیزات روی ریل یا صفحه تابلو: تجهیزات مانند کلید ها، کنتاکتور ها و ترمینال ها روی ریل های استاندارد یا صفحه فلزی نصب می‌شوند.

کابل کشی داخلی: کابل ها باید با دقت و بر اساس نقشه شماتیک متصل شوند. استفاده از کابل های استاندارد با مقطع مناسب و عایق بندی قوی ضروری است.

شینه بندی: شینه های مسی یا آلومینیومی برای توزیع جریان به صورت منظم نصب می‌شوند.

برچسب گذاری: هر جزء و کابل باید برچسب گذاری شود تا شناسایی و عیب‌یابی در آینده آسان‌تر شود.

5. نصب تابلو برق

نصب تابلو برق باید با رعایت نکات زیر انجام شود:

محل نصب: تابلو باید در مکانی با دسترسی آسان، دور از رطوبت، گرد و غبار و دمای بالا نصب شود.

اتصال به زمین: سیستم ارت (زمین) برای ایمنی تابلو و جلوگیری از برق گرفتگی ضروری است.

اتصال کابل های ورودی و خروجی: کابل های قدرت و کنترل باید با استفاده از گلند های مناسب وارد تابلو شوند تا از نفوذ گرد و غبار و رطوبت جلوگیری شود.

6. تست و راه اندازی

پس از مونتاژ و نصب، تابلو باید تست شود:

تست عایق بندی: برای اطمینان از عدم وجود اتصال کوتاه یا نشتی جریان.

تست عملکرد: بررسی عملکرد کلید ها، کنتاکتور ها و رله ها در شرایط واقعی.

تست حفاظت: اطمینان از عملکرد صحیح کلید های حفاظتی مانند کلید اتوماتیک و مینیاتوری.

تست اتصال به زمین: بررسی سیستم ارت برای اطمینان از ایمنی.

نکات ایمنی و استانداردهای ساخت تابلو برق

رعایت استاندارد ها: استاندارد های IEC، استاندارد ملی ایران (ISIRI) و NFPA باید رعایت شوند.

ایمنی الکتریکی: استفاده از تجهیزات عایق بندی‌شده و رعایت فاصله مناسب بین اجزا برای جلوگیری از قوس الکتریکی.

خنک سازی: در تابلو های بزرگ، استفاده از فن یا سیستم تهویه برای جلوگیری از گرمای بیش‌ از حد ضروری است.

نگهداری و تعمیرات: تابلو باید به‌گونه ای طراحی شود که دسترسی به اجزا برای تعمیرات آسان باشد.

کاربرد های تابلو برق

تابلو های برق در محیط های مختلف کاربرد دارند:

صنعتی: برای کنترل موتور ها، پمپ ها و ماشین آلات.

تجاری: برای توزیع برق در ساختمان های اداری و تجاری.

مسکونی: برای مدیریت برق در آپارتمان ها و خانه ها.

پروژه‌های خاص: مانند تابل های کنترل در نیروگاه ها یا سیستم های اتوماسیون.

ساخت تابلو برق فرآیندی پیچیده اما منظم است که نیازمند دانش فنی، تجربه و رعایت استاندارد ها است. انتخاب تجهیزات مناسب مانند کلید اتوماتیک، کنتاکتور، کلید هوایی، کلید حرارتی، بیمتال و کلید مینیاتوری نقش کلیدی در عملکرد و ایمنی تابلو دارد. با طراحی دقیق، مونتاژ حرفه ای و نصب صحیح، می‌توان تابلویی ایمن و کارآمد ایجاد کرد که نیازهای پروژه را به‌خوبی برآورده کند.
