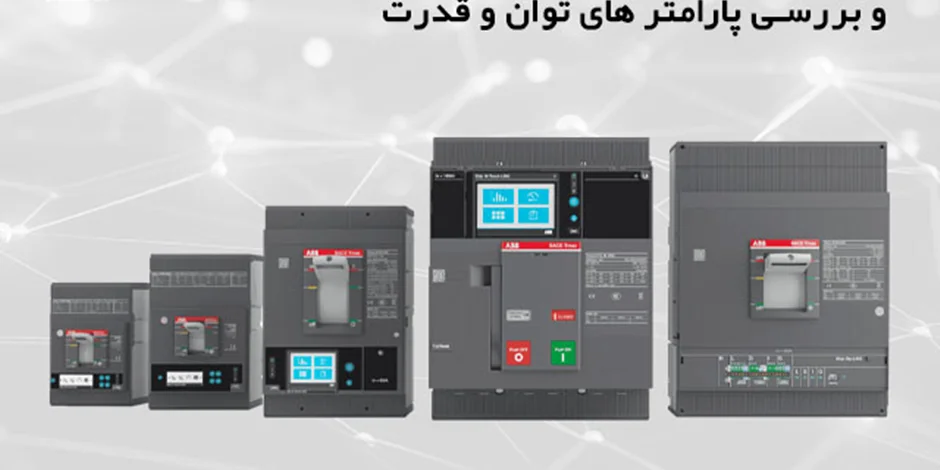

کلید اتوماتیک کامپکت MCCB چیست؟ کاربرد و پارامتر های انتخاب

کلید اتوماتیک کامپکت (Molded Case Circuit Breaker یا MCCB) یکی از تجهیزات حیاتی در سیستم های الکتریکی است که برای حفاظت از مدار ها در برابر خطا های الکتریکی مانند اضافه بار، اتصال کوتاه و در برخی موارد خطای زمین استفاده می‌شود. این کلید ها به دلیل طراحی فشرده، قابلیت تنظیم، ایمنی بالا و انعطاف پذیری در کاربرد های مختلف، در صنایع، ساختمان های تجاری و حتی تأسیسات مسکونی جایگاه ویژه ای دارند. در این مقاله، به تعریف کلید اتوماتیک کامپکت، کاربرد های آن در صنعت برق، پارامتر های کلیدی برای انتخاب مناسب و نکات مرتبط با طراحی و بهره برداری پرداخته می‌شود.

کلید اتوماتیک کامپکت MCCB چیست؟

کلید اتوماتیک کامپکت (MCCB) یک دستگاه حفاظتی الکترو مکانیکی یا الکترونیکی است که در سیستم های فشار ضعیف (معمولاً 690 یا 1000 ولت) برای قطع و وصل بار های الکتریکی و حفاظت از تجهیزات در برابر خطا های الکتریکی استفاده می‌شود. MCCB ها در مقایسه با کلید های مینیاتوری (MCB) ظرفیت جریان بالاتری (معمولاً از 16 تا 1600 آمپر) دارند و برای با رهای سنگین تر مناسب‌اند. این کلید ها در یک محفظه عایق (Molded Case) قرار دارند که از مواد مقاوم مانند پلاستیک یا پلیمر تقویت شده ساخته شده و ایمنی و دوام بالایی را فراهم می‌کند.

MCCB ها دارای واحد های تریپ (Trip Unit) هستند که می‌توانند حرارتی-مغناطیسی یا الکترونیکی باشند. این واحد ها امکان تنظیم پارامتر های حفاظتی را فراهم کرده و کلید را برای کاربرد های خاص مناسب می‌کنند. MCCB ها به دلیل قابلیت تنظیم، امکان حفاظت انتخابی (Selectivity) و هماهنگی با سایر تجهیزات حفاظتی، در سیستم های پیچیده الکتریکی بسیار پرکاربرد هستند.

کاربرد های کلید اتوماتیک کامپکت MCCB در صنعت برق

کلیدهای اتوماتیک کامپکت به دلیل ویژگی های منحصر به‌ فردشان در طیف گسترده ای از کاربرد ها در صنعت برق استفاده می‌شوند. برخی از مهم ترین کاربرد های آن‌ها عبارت اند از:

حفاظت از سیستم های قدرت صنعتی

در کارخانه های صنعتی مانند صنایع فولاد، پتروشیمی، سیمان و معدن، MCCB ها برای حفاظت از موتور های الکتریکی، پمپ‌ ها، کمپرسور ها و سایر تجهیزات سنگین در برابر اضافه بار و اتصال کوتاه استفاده می‌شوند. حفاظت از ترانسفورماتور ها و ژنراتور ها در برابر خطا های الکتریکی.

توزیع برق در ساختمان های تجاری

در مراکز خرید، بیمارستان ها، هتل ها و ادارات، MCCB ها در تابلو های توزیع اصلی و فرعی برای حفاظت از مدار های روشنایی، تهویه مطبوع و آسانسور ها استفاده می‌شوند. امکان قطع ایمن مدارها در شرایط اضطراری.

شبکه های توزیع برق

در پستهای توزیع فشار ضعیف، MCCB ها برای حفاظت از فیدر ها و خطوط توزیع استفاده می‌شوند. هماهنگی با کلیدهای بالادستی (مانند کلیدهای هوایی ACB) برای حفاظت انتخابی.

کاربرد های خاص

در سیستم های انرژی تجدید پذیر (مانند نیروگاه های خورشیدی و بادی) برای حفاظت از اینورتر ها و ترانسفورماتور ها.

در دیتاسنتر ها برای حفاظت از سرور ها و تجهیزات حساس در برابر خطا های الکتریکی.

در سیستم های حمل‌ و نقل الکتریکی مانند راه آهن و مترو برای حفاظت از تجهیزات کنترلی.

حفاظت در برابر خطای زمین (در مدل های پیشرفته)

برخی MCCB ها مجهز به حفاظت خطای زمین (Ground Fault Protection) هستند که در محیط های حساس مانند بیمارستان ها و صنایع شیمیایی کاربرد دارند.

کاربرد در تابلو های بانک خازنی

MCCB ها برای حفاظت از خازن ها و سایر تجهیزات در تابلو های بانک خازنی در برابر اضافه بار و اتصال کوتاه استفاده می‌شوند.

مزایای کلید اتوماتیک کامپکت MCCB

حفاظت قابل اعتماد: ارائه حفاظت دقیق در برابر اضافه بار، اتصال کوتاه و خطای زمین.

قابلیت تنظیم: امکان تنظیم پارامتر های حفاظتی (مانند جریان نامی و زمان تأخیر) برای تطبیق با نیازهای خاص.

طراحی فشرده: اندازه کوچک و مناسب برای نصب در تابلو های برق با فضای محدود.

دوام بالا: محفظه عایق و مقاوم در برابر شرایط محیطی مانند رطوبت و گرد و غبار.

انعطاف پذیری: مناسب برای جریان های مختلف (16 تا 1600 آمپر) و کاربرد های متنوع.

امکان هماهنگی (Selectivity): تنظیمات پیشرفته برای جلوگیری از قطع غیر ضروری کلید های بالا دستی.

ایمنی: کاهش خطر قوس الکتریکی و برق گرفتگی با طراحی ایمن و استاندارد.

پارامتر های کلیدی برای انتخاب کلید اتوماتیک کامپکت MCCB

انتخاب یک MCCB مناسب نیازمند در نظر گرفتن چندین پارامتر کلیدی است که با نیاز های سیستم و شرایط عملیاتی هماهنگ باشد. در ادامه، مهم ترین پارامتر های انتخاب توضیح داده شده‌اند:

جریان نامی (Rated Current - In)

جریان نامی نشان دهنده حداکثر جریانی است که MCCB می‌تواند به‌صورت مداوم بدون قطع شدن تحمل کند.

محدوده: معمولاً از 16 آمپر تا 1600 آمپر.

 جریان نامی باید برابر یا کمی بیشتر از جریان بار کامل (Full Load Current) باشد. برای مثال، اگر بار یک موتور 100 آمپر باشد، یک MCCB با جریان نامی 125 آمپر انتخاب می‌شود.

قدرت قطع (Breaking Capacity - Icu/Ics)

قدرت قطع (Ultimate Short-Circuit Breaking Capacity - Icu) حداکثر جریان اتصال کوتاهی است که MCCB می‌تواند به صورت ایمن قطع کند.

قدرت قطع سرویس (Service Short-Circuit Breaking Capacity - Ics) درصدی از Icu است که کلید پس از قطع اتصال کوتاه همچنان قادر به کار است.

محدوده: معمولاً از 18 تا 200 کیلوآمپر.

 قدرت قطع باید بیشتر از حداکثر جریان اتصال کوتاه محتمل در سیستم (محاسبه‌شده از طریق تحلیل شبکه) باشد. برای مثال، در یک سیستم صنعتی با جریان اتصال کوتاه 50 کیلوآمپر، MCCB با Icu ≥ 50 kA انتخاب می‌شود.

ولتاژ نامی (Rated Voltage - Ue)

ولتاژ نامی نشان دهنده حداکثر ولتاژی است که MCCB می‌تواند در آن کار کند.

محدوده: معمولاً 690 یا 1000 ولت.

 ولتاژ نامی باید برابر یا بیشتر از ولتاژ سیستم (مانند 400 ولت در سیستم های سه فاز ایران) باشد.

نوع واحد تریپ (Trip Unit Type)

حرارتی - مغناطیسی (Thermal-Magnetic)

حفاظت حرارتی برای اضافه بار (تنظیم جریان نامی (Ir)) و حفاظت مغناطیسی برای اتصال کوتاه (تنظیم جریان لحظه‌ای (Ii)).

مناسب برای کاربردهای ساده‌تر و اقتصادی.

الکترونیکی (Electronic)

امکان تنظیم دقیق تر پارامتر ها (مانند LI یا LS/I یا LSI یا LSIG: حفاظت طولانی مدت L، کوتاه مدت S ، لحظه‌ای (I) و خطای زمین G ).

مناسب برای سیستم های پیچیده و حساس.

 برای بار های حساس یا سیستم های با هارمونیک بالا، واحد های الکترونیکی ترجیح داده می‌شوند.

تعداد پل ها (Number of Poles)

MCCB ها در مدل‌های 3 یا 4 قطبی عرضه می‌شوند.

3 قطبی: برای سیستم های سه فاز بدون نول.

4 قطبی: برای سیستم های سه فاز با نول یا حفاظت خطای زمین.

 تعداد قطب ها باید با نوع سیستم و نیاز به حفاظت نول هماهنگ باشد.

پارامتر های تنظیمات حفاظتی کلید اتوماتیک کامپکت

حفاظت اضافه بار (Long-Time Protection - L): جریان نامی ((Ir)) و زمان تأخیر قابل تنظیم برای محافظت در برابر اضافه بار.

حفاظت اتصال کوتاه (Short-Time/Instantaneous Protection - S/I): جریان لحظه ای ((Ii)) و زمان تأخیر کوتاه مدت ((tsd)) برای محافظت در برابر اتصال کوتاه.

حفاظت خطای زمین (Ground-Fault Protection - G): در مدل های پیشرفته برای تشخیص نشتی جریان به زمین.

 تنظیمات باید با نوع بار (مثلاً موتور، روشنایی یا ترانسفورماتور) و مشخصات سیستم هماهنگ باشد.

هماهنگی و انتخابی بودن (Selectivity/Discrimination)

MCCB باید با سایر کلید ها و فیوز های بالا دستی و پایین دستی هماهنگ باشد تا فقط کلید نزدیک به محل خطا عمل کند و از قطع غیر ضروری کل سیستم جلوگیری شود. منحنی های تریپ (Trip Curves) کلید ها باید بررسی شوند تا هماهنگی کامل برقرار شود.

شرایط محیطی

دمای محیط، رطوبت و ارتفاع محل نصب بر عملکرد MCCB تأثیر می‌گذارند. در دما های بالا (بیش از 40 درجه سانتی‌گراد) یا ارتفاعات زیاد (بیش از 2000 متر)، ممکن است نیاز به کاهش ظرفیت نامی (Derating) باشد.

لوازم جانبی (Accessories)

MCCB ها می‌توانند با لوازم جانبی مانند کنتاکت های کمکی (Auxiliary Contacts)، رله شنت (Shunt Trip)، رله آندر ولتاژ (Undervoltage Release) و مکانیزم های قفل شونده مجهز شوند. لوازم جانبی بر اساس نیاز های کنترلی و مانیتورینگ (مانند اتصال به سیستم های SCADA) انتخاب می‌شوند.

استاندارد ها و گواهینامه ها

MCCB باید با استاندارد های بین المللی مانند IEC 60947-2 یا استاندارد های محلی (مانند ISIRI در ایران) مطابقت داشته باشد. برند های معتبر مانند ABB ، Schneider Electric، Siemens که گواهینامه های کیفیت اروپایی و بین المللی دارند، ترجیح داده شوند.

ظرفیت بارگذاری متناوب (Duty Cycle)

تعداد دفعات قطع و وصل و نوع بار (مثلاً بار های موتوری با جریان هجومی بالا) بر انتخاب MCCB تأثیر می‌گذارد. برای بار های با جریان هجومی بالا (مانند موتور ها)، MCCB با تنظیمات مناسب برای جریان لحظه‌ای انتخاب شود.

نحوه عملکرد MCCB

MCCB ها با استفاده از واحد تریپ خود خطا های الکتریکی را تشخیص داده و مدار را قطع می‌کنند:

اضافه بار: در صورت افزایش جریان بیش از حد نامی برای مدت طولانی، واحد حرارتی یا الکترونیکی فعال شده و کلید قطع می‌شود.

اتصال کوتاه: در صورت بروز جریان های ناگهانی بالا، واحد مغناطیسی یا الکترونیکی به‌سرعت مدار را قطع می‌کند.

خطای زمین (در مدل های مجهز): تشخیص نشتی جریان به زمین و قطع مدار برای ایمنی.

نکات کلیدی در طراحی و بهره برداری

محل نصب: MCCB باید در تابلو های برق با تهویه مناسب و دور از رطوبت و گرد و غبار نصب شود. فاصله کافی بین کلید ها برای جلوگیری از قوس الکتریکی و گرمای بیش‌ از حد ضروری است.

نگهداری: بررسی دوره ای برای اطمینان از عملکرد صحیح واحد تریپ و کنتاکت‌ها. تمیز کاری منظم برای جلوگیری از تجمع گرد و غبار.

تست و راه‌اندازی: تست عایق بندی، تنظیمات حفاظتی و عملکرد کلید قبل از بهره برداری. بررسی هماهنگی با سایر تجهیزات حفاظتی.

ایمنی: اتصال به سیستم ارت برای جلوگیری از برق گرفتگی. استفاده از قفل های ایمنی برای جلوگیری از دستکاری غیر مجاز.

هارمونیک ها: در سیستم های با بار های غیرخطی (مانند درایو ها و اینورتر ها)، باید اثرات هارمونیک ها بررسی شود تا از عملکرد نادرست کلید جلوگیری شود.

محاسبه جریان اتصال کوتاه: فرض کنید جریان اتصال کوتاه محتمل 35 کیلوآمپر باشد. بنابراین، MCCB با Icu ≥ 35 kA انتخاب می‌شود.

نوع واحد تریپ: برای موتور، واحد حرارتی - مغناطیسی با تنظیم جریان لحظه‌ای بالا (برای تحمل جریان هجومی راه اندازی موتور) مناسب است.

تعداد قطب ها: 3 پل برای سیستم سه فاز.

لوازم جانبی: کنتاکت کمکی برای مانیتورینگ و رله شنت برای قطع از راه دور.

کلید اتوماتیک کامپکت MCCB یکی از مهم ترین تجهیزات حفاظتی در سیستم های الکتریکی است که با ارائه حفاظت در برابر اضافه بار، اتصال کوتاه و خطای زمین، ایمنی و کارایی سیستم های قدرت را تضمین می‌کند. این کلید ها در صنایع، ساختمان های تجاری، شبکه های توزیع و کاربرد های خاص مانند انرژی های تجدید پذیر نقش کلیدی دارند. انتخاب MCCB مناسب نیازمند توجه به پارامتر هایی مانند جریان نامی، قدرت قطع، ولتاژ نامی، نوع واحد تریپ، تعداد پل ها، هماهنگی و شرایط محیطی است. با طراحی دقیق، نصب صحیح و نگهداری منظم، MCCB ها می‌توانند عملکرد قابل اعتمادی ارائه داده و به بهبود کارایی، کاهش هزینه‌ها و افزایش ایمنی سیستم های الکتریکی کمک کنند. این تجهیزات با انعطاف پذیری و قابلیت تنظیم، به عنوان یکی از ستون های اصلی حفاظت در صنعت برق مدرن شناخته می‌شوند.
