تابلو بانک خازنی

تعریف، کاربرد، تجهیزات و تأثیر بر مصرف و اصلاح توان راکتیو

تابلو بانک خازنی یکی از تجهیزات کلیدی در سیستم های الکتریکی است که برای جبران سازی توان راکتیو، بهبود ضریب توان (Power Factor) و بهینه سازی مصرف انرژی در شبکه های برق صنعتی، تجاری و حتی مسکونی به کار می‌رود. این تابلو ها با کاهش توان راکتیو، نه تنها کارایی سیستم های برقی را افزایش می‌دهند، بلکه هزینه های برق را کاهش داده و از فشار غیر ضروری بر تجهیزات شبکه جلوگیری می‌کنند. در این مقاله به تعریف تابلو بانک خازنی، کاربردها، تجهیزات، مزایا، تأثیر آن بر مصرف انرژی، اصلاح توان راکتیو، کاهش هزینه های برق و نکات کلیدی در طراحی و بهره برداری پرداخته می‌شود. برای سفارش تابلو بانک خازنی یا تجهیزات بانک خازن میتوانید با ال جی الکتریک (جلیلی) نمایندگی رسمی ABB و فراکو آلمان تماس بگیرید.

تابلو بانک خازنی چیست؟

تابلو بانک خازنی مجموعه ای از تجهیزات الکتریکی است که برای اصلاح مصرف توان راکتیو مورد نیاز بارهای القایی (مانند موتور های الکتریکی، ترانسفورماتور ها و لامپ های فلورسنت) طراحی شده است. این تابلو ها شامل خازن هایی هستند که به صورت موازی در شبکه قرار گرفته و با تولید توان راکتیو، ضریب توان سیستم را به مقدار مطلوب (نزدیک به 1) نزدیک می‌کنند. ضریب توان پایین باعث افزایش جریان، تلفات انرژی و هزینه های اضافی می‌شود، و تابلو بانک خازنی با جبران سازی توان راکتیو این مشکلات را برطرف می‌کند.

ضریب توان چیست؟

ضریب توان (Power Factor) نسبت توان اکتیو (مفید) به توان ظاهری در یک سیستم الکتریکی است و به‌صورت کسینوس زاویه فاز (cosφ) تعریف می‌شود. بارهای القایی مانند موتورها و ترانسفورماتور ها توان راکتیو مصرف می‌کنند که باعث کاهش ضریب توان (معمولاً به زیر 0.9) می‌شود. ضریب توان پایین منجر به افزایش جریان در کابل ها، تلفات حرارتی (I²R)، افت ولتاژ و جریمه های مالی از سوی شرکت های برق می‌شود. تابلو بانک خازنی با تزریق توان راکتیو، زاویه فاز را کاهش داده و ضریب توان را بهبود می‌بخشد.

کاربرد های تابلو بانک خازنی

تابلو های بانک خازنی در طیف گسترده ای از کاربرد ها مورد استفاده قرار می‌گیرند:

صنایع سنگین: در کارخانه های تولیدی مانند صنایع فولاد، سیمان، پتروشیمی و معادن، که دارای بار های القایی سنگین (موتور ها، پمپ ها و کمپرسورها) هستند، برای بهبود ضریب توان و کاهش هزینه‌های برق. افزایش عمر مفید ترانسفورماتور ها و کابل ها با کاهش بار راکتیو.

ساختمان های تجاری: در مراکز خرید، بیمارستان ها، هتل ها و ادارات که از سیستم های تهویه مطبوع، آسانسور ها و روشنایی فلورسنت استفاده می‌کنند، برای بهینه سازی مصرف انرژی.

شبکه های توزیع برق: در پست های توزیع برای جبران سازی توان راکتیو، کاهش تلفات خطوط انتقال و بهبود کیفیت ولتاژ.

انرژی های تجدید پذیر: در نیروگاه های بادی و خورشیدی برای تنظیم توان راکتیو و پایداری شبکه.

کاربرد های خاص: در سیستم های یو‌ پی‌ اس (UPS) صنعتی، کوره های القایی و سیستم های جبران سازی توان راکتیو در پروژه های خاص.

مزایای استفاده از تابلو بانک خازنی

استفاده از تابلو بانک خازنی مزایای متعددی به همراه دارد که تأثیرات مثبت آن بر سیستم‌ های الکتریکی و اقتصاد پروژه ها قابل توجه است:

کاهش هزینه های برق: با بهبود ضریب توان، جریمه های ناشی از ضریب توان پایین که توسط شرکت های برق اعمال می‌شود، حذف می‌گردد. کاهش جریان در شبکه، مصرف انرژی را کاهش داده و هزینه های قبض برق را پایین می‌آورد.

کاهش تلفات انرژی: کاهش جریان در کابل ها و ترانسفورماتور ها باعث کاهش تلفات حرارتی (I²R) شده و کارایی سیستم را افزایش می‌دهد.

افزایش ظرفیت سیستم: با کاهش توان راکتیو، ظرفیت آزاد بیشتری در ترانسفورماتور ها و کابل ها برای اتصال بار های جدید ایجاد می‌شود.

بهبود ولتاژ سیستم: جبران سازی توان راکتیو افت ولتاژ را کاهش داده و کیفیت توان شبکه را بهبود می بخشد.

افزایش عمر تجهیزات: کاهش جریان و گرمای اضافی، تنش های حرارتی و مکانیکی بر روی ترانسفورماتور ها، کابل‌ها و سایر تجهیزات را کاهش داده و عمر آن ها را افزایش می‌دهد.

حفاظت از محیط زیست: کاهش مصرف انرژی منجر به کاهش تولید گاز های گلخانه ای و تأثیرات زیست محیطی می‌شود.

تأثیر بانک خازنی بر مصرف انرژی و اصلاح توان راکتیو

اصلاح توان راکتیو

توان راکتیو (Q) بخشی از توان ظاهری (S) است که برای ایجاد میدان های مغناطیسی در بار های القایی (مانند الکترو موتور ها) مصرف می‌شود، اما کار مفیدی انجام نمی‌دهد. این توان باعث افزایش جریان در شبکه می‌شود که نتیجه آن افزایش تلفات و کاهش کارایی است. تابلو بانک خازنی با تزریق توان راکتیو خازنی (Qc) به سیستم، توان راکتیو القایی را خنثی کرده و ضریب توان را بهبود می‌بخشد.

فرمول ضریب توان

فرمول محاسبه توان راکتیو موردنیاز

• (P): توان اکتیو (کیلووات، kW)
• (S): توان ظاهری (کیلوولت‌آمپر، kVA)
• (Q): توان راکتیو (کیلووار، kVAR)
• (Q_c): توان راکتیو خازنی مورد نیاز (kVAR)
• (P): توان اکتیو سیستم

با نصب بانک خازنی، مقدار کسینوس فی کاهش یافته و ضریب توان به مقدار مطلوب (معمولاً 0.95 تا 1) نزدیک می‌شود. این امر جریان کل سیستم I = S / V را کاهش داده و بار روی تجهیزات را کم می‌کند.

کاهش مصرف انرژی

کاهش تلفات حرارتی: جریان اضافی ناشی از توان راکتیو باعث افزایش تلفات حرارتی در کابل ها و ترانسفورماتور ها می‌شود. با کاهش جریان (به دلیل بهبود ضریب توان)، تلفات انرژی به‌صورت (I^2R) کاهش می‌یابد.

بهینه‌سازی مصرف: با کاهش توان ظاهری (S)، مصرف انرژی کل سیستم کاهش یافته و کارایی افزایش می‌یابد.

فرض کنید یک کارخانه با توان اکتیو 500 کیلووات و ضریب توان 0.7 کار می‌کند. با نصب بانک خازنی و بهبود ضریب توان به 0.95، جریان کل سیستم ممکن است تا 30 درصد کاهش یابد، که منجر به صرفه جویی قابل توجه در مصرف انرژی و هزینه ها می‌شود.

کاهش هزینه های برق

حذف جریمه های ضریب توان: بسیاری از شرکت های برق برای ضریب توان پایین‌تر از 0.9 جریمه اعمال می‌کنند. با نصب بانک خازنی، این جریمه ها حذف شده و هزینه های قبض برق کاهش می‌یابد.

کاهش هزینه های زیر ساختی: با کاهش جریان، نیاز به کابل ها و ترانسفورماتور های با ظرفیت بالاتر کاهش یافته و هزینه های سرمایه‌گذاری اولیه کمتر می‌شود.

صرفه جویی بلند مدت: کاهش مصرف انرژی و افزایش عمر تجهیزات، هزینه های عملیاتی و نگهداری را در بلند مدت کاهش می‌دهد.

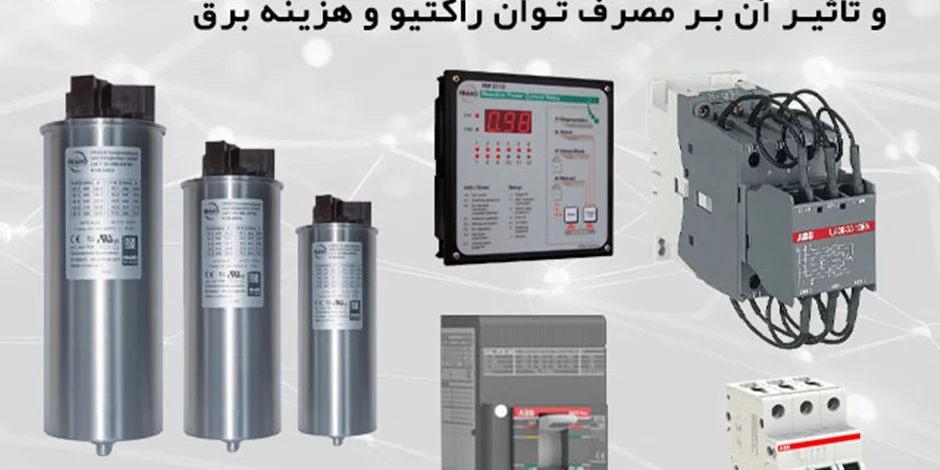

تجهیزات به‌کار رفته در تابلو بانک خازنی

تابلو بانک خازنی شامل اجزای مختلفی است که برای عملکرد ایمن و کارآمد طراحی شده‌اند. این تجهیزات به دو دسته اصلی تقسیم می‌شوند: تجهیزات اصلی و تجهیزات کنترلی/حفاظتی.

تجهیزات اصلی

خازن های قدرت (Power Capacitors)

هسته اصلی تابلو بانک خازنی، خازن ها هستند که توان راکتیو را تولید می‌کنند. این خازن ها معمولاً از نوع خشک (Dry-Type) یا روغنی (Oil-Filled) بوده و بر اساس ظرفیت (kVAR)، ولتاژ نامی (مانند 400 یا 440 ولت) و فرکانس (50 یا 60 هرتز) انتخاب می‌شوند. برند با کیفیت اروپایی که بهترین خازن های دنیا را تولید میکند فراکو آلمان است که در ال جی الکتریک با دو سال گارانتی تعویض ارائه میشود. برند PKC نیز به علت قیمت اقتصادی در بازار ایران مورد توجه است.

ویژگی ها: مقاومت در برابر هارمونیک ها، عمر طولانی (در برند فراکو آلمان تا 180,000 ساعت)، عایق بندی قوی.

خازن‌ها در مراحل مختلف (Step) به‌صورت موازی متصل شده و به‌تدریج وارد مدار می‌شوند.

راکتور های محدود کننده جریان (Series Reactors)

راکتور ها (سلف ها) برای کاهش جریان های هجومی هنگام اتصال خازن ها به کار می‌روند. در سیستم های با هارمونیک بالا، از راکتور های هارمونیک زدایی (Detuned Reactors) استفاده می‌شود تا از رزونانس و آسیب به خازن ها جلوگیری شود. این راکتور ها معمولاً با فرکانس رزونانس 7% یا 14% طراحی می‌شوند.

تجهیزات کنترلی و حفاظتی

رگولاتور ضریب توان (Power Factor Controller)

رگولاتور مغز متفکر تابلو است که به‌صورت خودکار توان راکتیو مورد نیاز را محاسبه کرده و خازن ها را به‌صورت مرحله ای وارد یا خارج مدار می‌کند. برند های مطرح در زمینه تولید رگولاتور بانک خازنی فراکو آلمان و ABB میباشند که دقیق ترین و پیشرفته ترین رگولاتور ها را طراحی و عرضه کرده اند.

ویژگی‌ها: مجهز به نمایشگر دیجیتال، قابلیت تنظیم حساسیت، حفاظت در برابر هارمونیک ها و اضافه جریان.

کنتاکتور های خازنی (Capacitor Duty Contactors)

کنتاکتور های مخصوص خازن برای تحمل جریان های هجومی طراحی شده‌اند. این کنتاکتور ها دارای مقاومت های پیش‌بار (Pre-Charging Resistors) هستند تا جریان هجومی را کاهش دهند. انتخاب کنتاکتور بر اساس جریان نامی و تعداد سیکل‌های قطع و وصل انجام می‌شود. برند های اروپایی و رده بالا در تولید کنتاکتور های خازنی ABB و زیمنس میباشند که کنتاکتور های بسیار با کیفیت و با طول عمر بالا تولید میکنند. کنتاکتور های هیوندای نیز به علت کیفیت مناسب و قیمت اقتصادی بسیار پر طرفدار هستند.

کلید های حفاظتی (Circuit Breakers/Fuses)

کلید های اتوماتیک (MCCB) یا فیوز های سریع برای حفاظت خازن ها و تجهیزات در برابر اضافه‌بار و اتصال کوتاه. هر مرحله خازنی معمولاً دارای یک کلید یا فیوز جداگانه است. برای انشاب ورودی تابلو یک کلید اتوماتیک MCCB مورد نیاز است و برای حفاظت هر خازن به صورت جداگانه از یک کلید مینیاتوری سه فاز MCB استفاده میشود. فیوز های ذوب شونده صرفا برای هزینه کمتر مورد توجه بوده و به علت عدم حفاظت در برابر اضافه بار و ایجاد خطر دو فاز شدن (به علت سوختن یکی از فاز ها) مورد استفاده قرار نمیگیرند.

ترمینال ها و شینه بندی (Busbars and Terminals)

شینه های مسی یا آلومینیومی برای توزیع جریان بین خازن‌ها و تجهیزات.

ترمینال ها برای اتصال ایمن کابل ها و جلوگیری از شل شدن اتصالات.

فیلتر های هارمونیک (Harmonic Filters)

در سیستم های با بار های غیرخطی (مانند درایو ها، اینورتر ها و یک‌سو ساز ها)، فیلتر های هارمونیک برای کاهش اثرات هارمونیک ها و جلوگیری از آسیب به خازن ها استفاده می‌شوند.

سیستم های مانیتورینگ و نمایشگر ها

نمایشگر های دیجیتال برای نشان دادن ضریب توان، ولتاژ، جریان و وضعیت خازن ها.

برخی تابلو ها قابلیت اتصال به سیستم های مانیتورینگ مانند SCADA را دارند.

لامپ های سیگنال (Indicator Lights)

برای نمایش وضعیت عملکرد تابلو (روشن، خاموش یا خطا).

سیستم خنک کننده (Cooling System)

فن های خنک کننده یا سیستم های تهویه برای جلوگیری از گرمای بیش از حد، به‌ویژه در تابلو های بزرگ یا محیط های گرم.

بدنه تابلو (Enclosure)

بدنه فلزی با پوشش رنگ الکترواستاتیک و درجه حفاظت مناسب (مانند IP54 یا IP65) برای مقاومت در برابر گرد و غبار، رطوبت و شرایط محیطی.

انواع تابلو های بانک خازنی

تابلو های بانک خازنی بر اساس نوع عملکرد و کاربرد به انواع زیر تقسیم می‌شوند:

تابلو های بانک خازنی ثابت (Fixed Capacitor Banks)

خازن ها به‌صورت دائم در مدار قرار دارند و برای بار های ثابت با توان راکتیو مشخص (مانند ترانسفورماتور ها) مناسب‌اند.

مزایا: طراحی ساده، هزینه پایین.

معایب: عدم انعطاف برای بارهای متغیر.

تابلو های بانک خازنی اتوماتیک (Automatic Capacitor Banks)

مجهز به رگولاتور ضریب توان که خازن ها را بر اساس نیاز بار به‌صورت مرحله ای وارد یا خارج مدار می‌کند.

مزایا: مناسب برای بارهای متغیر، عملکرد بهینه.

معایب: هزینه اولیه بالاتر.

تابلو های بانک خازنی هارمونیک‌ زدایی (Detuned Capacitor Banks)

مجهز به راکتور های هارمونیک زدایی برای سیستم های با هارمونیک بالا.

کاربرد: محیط هایی با بار های غیر خطی مانند درایو ها و اینورتر ها.

مراحل طراحی و نصب تابلو بانک خازنی

تحلیل و محاسبه توان راکتیو

اندازه گیری ضریب توان فعلی و توان راکتیو مصرفی بار ها با استفاده از تجهیزات اندازه گیری مانند پاور آنالایزر.

محاسبه ظرفیت خازنی (kVAR) موردنیاز با استفاده از فرمول (Qc).

انتخاب تجهیزات

انتخاب خازن ها، کنتاکتور ها، راکتور ها و رگولاتور بر اساس ظرفیت، ولتاژ نامی، فرکانس و شرایط محیطی (مانند دما و رطوبت).

طراحی تابلو

تهیه نقشه های شماتیک و تک خطی، تعیین ابعاد تابلو (دیواری یا ایستاده) و انتخاب بدنه با درجه حفاظت مناسب.

مونتاژ و کابل کشی

نصب تجهیزات روی ریل یا صفحه فلزی، شینه بندی و کابل کشی داخلی با رعایت استاندارد های الکتریکی (مانند IEC 61439).

برچسب‌گذاری دقیق برای شناسایی آسان اجزا.

نصب و راه اندازی

نصب تابلو در محل مناسب با دسترسی آسان و دور از رطوبت و گردوغبار.

اتصال به سیستم ارت برای ایمنی.

تنظیم رگولاتور ضریب توان برای عملکرد بهینه.

تست و بررسی

تست عایق بندی، بررسی عملکرد رگولاتور و خازن ها، و اندازه گیری ضریب توان پس از نصب.

بررسی هارمونیک‌ها برای جلوگیری از رزونانس.

تأثیر بانک خازنی بر کاهش هزینه‌های برق

جریان کل سیستم حدود 20-25% کاهش می‌یابد.

تلفات انرژی (I²R) تا 30-40% کاهش می‌یابد.

جریمه ضریب توان حذف شده و هزینه قبض برق ممکن است تا 15% کاهش یابد.

ظرفیت آزاد ترانسفورماتور برای بار های جدید افزایش می‌یابد.

نکات کلیدی در بهره برداری و نگهداری

تحلیل هارمونیک ها: قبل از نصب، سطح هارمونیک های شبکه با پاور آنالایزر بررسی شود تا از رزونانس و آسیب به خازن ها جلوگیری شود.

نگهداری منظم: بررسی دوره ای خازن ها (برای نشت یا خرابی)، کنتاکتور ها (برای فرسودگی) و فیلتر ها.

تنظیم رگولاتور: تنظیم دقیق حساسیت رگولاتور برای جلوگیری از قطع و وصل مکرر (Hunting) که می‌تواند به تجهیزات آسیب برساند.

ایمنی: رعایت استاندارد های ایمنی مانند اتصال به زمین، استفاده از کلید های حفاظتی و قفل ایمنی روی تابلو.

استانداردها: طراحی و نصب تابلو باید مطابق با استاندارد های بین‌المللی (مانند IEC 61439) و استاندارد های محلی باشد.

محیط نصب: تابلو باید در محیطی با تهویه مناسب و دور از رطوبت و دمای بالا نصب شود.

چالش ها و محدودیت‌ ها

هزینه اولیه: هزینه طراحی، خرید تجهیزات و نصب تابلو های اتوماتیک ممکن است بالا باشد، اما در بلند مدت با صرفه جویی در هزینه های برق جبران می‌شود.

هارمونیک ها: در سیستم های با بار های غیر خطی (مانند درایو ها و اینورتر ها)، عدم استفاده از فیلتر های هارمونیک می‌تواند به خازن ها آسیب برساند.

فضای نصب: تابلو های بزرگ به فضای بیشتری نیاز دارند که در برخی پروژه ها محدودیت ایجاد می‌کند.

نیاز به تخصص: طراحی، نصب و نگهداری تابلو های بانک خازنی نیازمند دانش فنی و تجربه است.

تابلو بانک خازنی یکی از راهکار های مؤثر برای بهبود ضریب توان، کاهش توان راکتیو و بهینه سازی مصرف انرژی در سیستم های الکتریکی است. با استفاده از خازن های قدرت، رگولاتور های ضریب توان، کنتاکتور ها، راکتور ها و تجهیزات حفاظتی، این تابلو ها به کاهش تلفات انرژی، حذف جریمه های ضریب توان، افزایش ظرفیت سیستم و بهبود ولتاژ کمک می‌کنند. تأثیرات اقتصادی آن شامل صرفه جویی در هزینه های برق، کاهش هزینه های زیر ساختی و افزایش عمر تجهیزات است. با طراحی دقیق، انتخاب تجهیزات مناسب و نگهداری منظم، تابلو های بانک خازنی می‌توانند نقش مهمی در بهینه سازی سیستم های قدرت ایفا کرده و به پایداری و کارایی شبکه های برقی کمک کنند. این فناوری، به‌ویژه در صنایع پرمصرف و شبکه های توزیع، به عنوان یکی از ابزار های کلیدی در مدیریت انرژی و کاهش اثرات زیست‌محیطی شناخته می‌شود.
