کنتاکتور سه فاز چیست؟ کاربرد، مزایا، پارامتر های انتخاب

کنتاکتور سه فاز یکی از تجهیزات کلیدی در سیستم های الکتریکی است که برای کنترل و قطع و وصل جریان در مدار های قدرت، به ویژه در کاربرد های صنعتی، استفاده می‌شود. این دستگاه الکترومکانیکی به دلیل قابلیت اطمینان بالا، انعطاف پذیری و توانایی کنترل بار های سنگین، در تابلو های برق و سیستم های صنعتی جایگاه ویژه ای دارد. در این مقاله، به تعریف کنتاکتور سه فاز، کاربرد های آن در صنعت برق و تابلو های برق، مزایا، پارامتر های کلیدی برای انتخاب مناسب و معرفی مختصر کنتاکتور سری AF برند ABB پرداخته می‌شود.

کنتاکتور سه فاز چیست؟

کنتاکتور سه فاز یک کلید الکترومکانیکی است که برای قطع و وصل مدار های قدرت در سیستم های سه فاز طراحی شده است. این دستگاه از یک کویل الکترومغناطیسی، کنتاکت های اصلی (قدرت) و کنتاکت های کمکی (کنترلی) تشکیل شده است. هنگامی که کویل کنتاکتور انرژی می‌گیرد، میدان مغناطیسی ایجاد شده کنتاکت های اصلی را بسته و جریان را به بار (مانند موتور، پمپ یا هیتر) متصل می‌کند. با قطع جریان کویل، کنتاکت ها باز شده و مدار قطع می‌شود.

کنتاکتور ها معمولاً برای بار های با جریان بالا (از 6 یا 9 آمپر تا صد ها آمپر) و ولتاژ های سه فاز (مانند 400 یا 690 ولت) طراحی می‌شوند. بر خلاف کلید های اتوماتیک (MCCB)، کنتاکتور ها به‌طور خاص برای حفاظت طراحی نشده اند، بلکه برای کنترل مکرر قطع و وصل مدار ها استفاده می‌شوند. با این حال، اغلب در کنار تجهیزات حفاظتی مانند رله های اضافه بار (بیمتال) یا کلید های اتوماتیک نصب می‌شوند.

کاربرد های کنتاکتور سه فاز در صنعت برق و تابلو های برق

کنتاکتور های سه فاز به دلیل توانایی کنترل بار های سنگین و قابلیت اطمینان بالا، در طیف گسترده ای از کاربرد ها در صنعت برق و تابلو های برق استفاده می‌شوند. برخی از مهم ترین کاربردها عبارت‌اند از:

کنترل موتور های الکتریکی

در صنایع مختلف (مانند فولاد، سیمان، پتروشیمی و معدن)، کنتاکتور ها برای راه اندازی، توقف و کنترل موتور های سه‌فاز (مانند موتور های القایی) استفاده می‌شوند. در سیستم های راه اندازی مستقیم (DOL)، ستاره - مثلث (Star-Delta) یا اینورتر ها برای مدیریت موتور ها.

تابلو های برق صنعتی

در تابلو های توزیع و کنترل، کنتاکتور ها برای مدیریت بار های مختلف مانند پمپ ها، کمپرسور ها، فن ها و هیتر های صنعتی استفاده می‌شوند. در تابلو های بانک خازنی برای قطع و وصل خازن ها به‌منظور جبران سازی توان راکتیو.

سیستم های تهویه و تبرید

در سیستم های تهویه مطبوع (HVAC)، چیلر ها و سیستم های تبرید صنعتی برای کنترل کمپرسور ها و فن ها.

صنایع حمل و نقل

در سیستم های برقی راه آهن، مترو و آسانسور ها برای کنترل تجهیزات قدرت.

نیروگاه ها و شبکه های توزیع

در پست های توزیع برای کنترل فیدر ها یا مدیریت بار های خاص.

در نیروگاه‌های تجدیدپذیر (مانند بادی و خورشیدی) برای کنترل اتصال تجهیزات به شبکه.

کاربرد های خاص

در سیستم های گرمایش الکتریکی، کوره های القایی و سیستم های جوشکاری صنعتی.

در سیستم های یو پی اس (UPS) صنعتی برای مدیریت بار های اضطراری.

مزایای کنتاکتور سه‌ فاز

کنتاکتور های سه فاز به دلیل ویژگی های خاص خود، مزایای متعددی در سیستم های الکتریکی ارائه می‌دهند:

کنترل ایمن و قابل اعتماد: امکان قطع و وصل سریع و ایمن مدار های قدرت با جریان و ولتاژ بالا.

کاهش خطر قوس الکتریکی به دلیل طراحی کنتاکت‌های مقاوم.

دوام بالا: کنتاکتور ها برای تحمل تعداد بالای سیکل های قطع و وصل (تا چند میلیون بار) طراحی شده‌اند، که آن‌ها را برای کاربرد های مکرر مناسب می‌کند.

انعطاف پذیری: امکان استفاده در سیستم های مختلف با ولتاژ ها و جریان های متنوع.

قابلیت افزودن کنتاکت های کمکی برای کنترل و مانیتورینگ.

کنترل از راه دور: امکان کنترل کنتاکتور ها از طریق سیگنال های کنترلی (مانند PLC یا رله‌ها)، که برای اتوماسیون صنعتی ایده آل است.

صرفه جویی در فضا: طراحی فشرده کنتاکتور ها امکان نصب در تابلو های برق با فضای محدود را فراهم می‌کند.

هزینه نگهداری پایین: با انتخاب کنتاکتور مناسب و نگهداری منظم، هزینه های تعمیر و تعویض کاهش می‌یابد.

سازگاری با تجهیزات حفاظتی: امکان ترکیب با رله های اضافه بار، کلید های اتوماتیک و تایمر ها برای ایجاد سیستم های کنترلی و حفاظتی کامل.

پارامتر های کلیدی برای انتخاب کنتاکتور سه فاز

انتخاب کنتاکتور مناسب نیازمند در نظر گرفتن چندین پارامتر کلیدی است که با نیاز های سیستم و شرایط عملیاتی هماهنگ باشد. در ادامه، مهم ترین پارامتر های انتخاب توضیح داده شده‌اند:

جریان نامی (Rated Current - Ie) کنتاکتور

جریان نامی نشان دهنده حداکثر جریانی است که کنتاکتور می‌تواند به‌صورت مداوم در شرایط استاندارد (AC-3 برای بار های الکترو موتوری) تحمل کند.

محدوده: از چند آمپر (مانند 9 آمپر) تا صدها آمپر (مانند 800 آمپر).

ولتاژ نامی (Rated Voltage - Ue) کنتاکتور

ولتاژ نامی نشان دهنده حداکثر ولتاژی است که کنتاکتور می‌تواند در آن کار کند.

محدوده: معمولاً 230، 400، 690 ولت برای سیستم های سه فاز.

 ولتاژ نامی باید برابر یا بیشتر از ولتاژ سیستم باشد.

ولتاژ (تحریک) کویل کنترلی (Control Voltage - Uc) کنتاکتور

ولتاژ کویل تعیین کننده ولتاژی است که برای فعال سازی کنتاکتور (بستن کنتاکت ها) استفاده می‌شود.

محدوده: معمولاً 24 ولت DC، 110 ولت AC، 220 ولت AC یا 400 ولت AC.

نکته انتخاب: ولتاژ کویل باید با سیستم کنترلی (مانند PLC یا رله) هماهنگ باشد. کویل های DC برای کاهش نویز و مصرف انرژی در سیستم های اتوماسیون ترجیح داده می‌شوند.

دسته بندی بار (Utilization Category) کنتاکتور

کنتاکتور ها بر اساس نوع بار و کاربرد دسته‌بندی می‌شوند:

AC-3: برای بار های موتوری القایی (راه‌اندازی و توقف موتورها).

AC-1: برای بار های مقاومتی (مانند هیتر ها) یا بار های با جریان هجومی کم.

AC-4: برای بار های موتوری با قطع و وصل مکرر و جریان هجومی بالا (مانند موتور های جرثقیل).

 برای موتور های سه فاز، دسته AC-3 رایج است.

تعداد و نوع کنتاکت های کنتاکتور

کنتاکت های اصلی: معمولاً 3 کنتاکت برای سیستم های سه‌فاز (بعضی مدل ها 4 کنتاکت برای سیستم های با نول دارند).

کنتاکت‌های کمکی: برای سیگنال دهی و کنترل (مانند NO: Normally Open یا NC: Normally Closed).

 تعداد و نوع کنتاکت های کمکی باید با نیاز های کنترلی سیستم (مانند مانیتورینگ یا اتصال به PLC) هماهنگ باشد.

دوام مکانیکی و الکتریکی کنتاکتور

دوام مکانیکی: تعداد سیکل های قطع و وصل بدون بار (معمولاً چند میلیون سیکل).

دوام الکتریکی: تعداد سیکل های قطع و وصل تحت بار (معمولاً چند صد هزار سیکل).

برای کاربرد های با قطع و وصل مکرر (مانند جرثقیل ها)، کنتاکتور با دوام بالاتر انتخاب شود.

شرایط محیطی کنتاکتور

دما، رطوبت و گرد و غبار محل نصب بر عملکرد کنتاکتور تأثیر می‌گذارند.

لوازم جانبی کنتاکتور

کنتاکتور ها می‌توانند با لوازم جانبی مانند کنتاکت های کمکی اضافی، تایمر ها، رله های اضافه بار، قفل های مکانیکی و ماژول های سرکوب کننده نویز (Surge Suppressors) مجهز شوند. لوازم جانبی بر اساس نیاز های کنترلی و حفاظتی انتخاب شوند.

استاندارد ها و گواهینامه ها

کنتاکتور باید با استاندارد های بین المللی مانند IEC 60947-4-1 یا استاندارد های محلی (مانند ISIRI) مطابقت داشته باشد. برندهای معتبر مانند ABB، Schneider Electric، Siemens و غیره که گواهینامه های کیفیت اروپایی و بین المللی دارند، ترجیح داده شوند.

جریان هجومی (Inrush Current) کنتاکتور

بار های موتوری (مانند موتور ها) در لحظه راه اندازی جریان هجومی بالایی (5 تا 8 برابر جریان نامی) دارند.

نکته انتخاب: کنتاکتور باید توانایی تحمل جریان هجومی را داشته باشد، به‌ویژه در دسته AC-3 یا AC-4.

نحوه عملکرد کنتاکتور سه فاز

کنتاکتور سه فاز از اجزای زیر تشکیل شده و عملکرد آن به این صورت است:

کویل الکترومغناطیسی: با دریافت ولتاژ کنترلی (مانند 230 ولت AC)، میدان مغناطیسی ایجاد کرده و کنتاکت ها را وصل میکند.

کنتاکت های اصلی: جریان قدرت سه فاز را به بار منتقل می‌کنند.

کنتاکت های کمکی: برای ارسال سیگنال های کنترلی یا مانیتورینگ وضعیت کنتاکتور.

مکانیزم فنری: برای بازگرداندن کنتاکت ها به حالت اولیه پس از قطع ولتاژ کویل.

هنگام فعال سازی، کویل کنتاکت ها را بسته و جریان به بار متصل می‌شود. در صورت قطع ولتاژ کویل (به‌صورت دستی یا توسط سیستم کنترلی)، کنتاکت ها باز شده و جریان قطع می‌شود.

نکات کلیدی در طراحی و بهره‌برداری کنتاکتور

محل نصب: کنتاکتور باید در تابلو های برق با تهویه مناسب و دور از رطوبت و گرد و غبار نصب شود.

فاصله کافی بین کنتاکتور ها برای جلوگیری از گرمای بیش‌ از حد و قوس الکتریکی ضروری است.

نگهداری: بررسی دوره ای کنتاکت ها برای جلوگیری از فرسودگی یا خوردگی.

تمیزکاری منظم برای حذف گرد و غبار و اطمینان از عملکرد صحیح کویل.

تست و راه اندازی: تست عملکرد کویل و کنتاکت ها قبل از بهره برداری.

بررسی هماهنگی با تجهیزات حفاظتی مانند رله اضافه بار.

ایمنی: اتصال به سیستم ارت برای جلوگیری از برق گرفتگی.

استفاده از قفل های مکانیکی برای جلوگیری از دستکاری غیر مجاز.

مدیریت هارمونیک ها: در سیستم های با بار های غی رخطی (مانند درایو ها)، از ماژول های سرکوب کننده نویز استفاده شود.

چالش ها و محدودیت های کنتاکتور

جریان هجومی: جریان های هجومی بالا در بار های موتوری می‌توانند به کنتاکت ها آسیب برسانند اگر کنتاکتور به‌درستی انتخاب نشود.

عدم حفاظت داخلی: کنتاکتور ها به تنهایی حفاظت در برابر اضافه بار یا اتصال کوتاه ندارند و باید با تجهیزات حفاظتی ترکیب شوند.

هزینه اولیه: کنتاکتور های پیشرفته با کویل های DC یا لوازم جانبی گران تر هستند.

محدودیت در سیکل های مکرر: برای کاربرد های با قطع و وصل بسیار مکرر، ممکن است نیاز به کنتاکتور های خاص باشد.

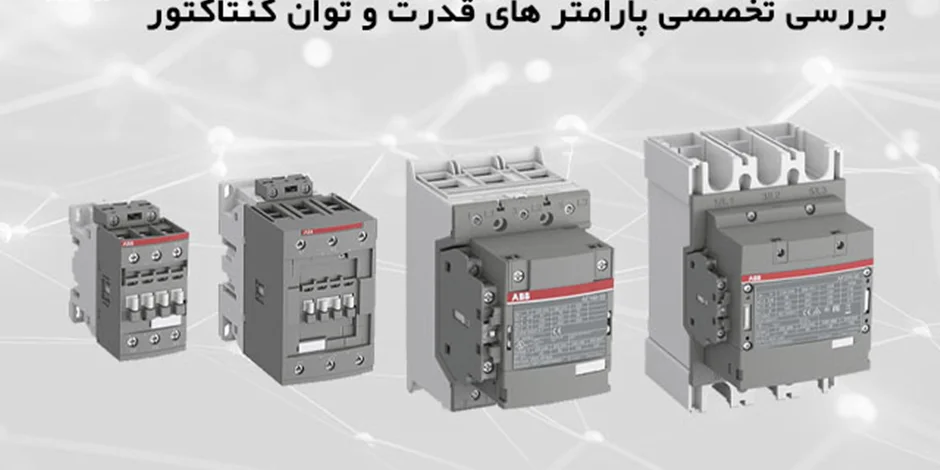

معرفی کنتاکتور سری AF برند ABB

کنتاکتور های سری AF از برند ABB یکی از پیشرفته ترین و پرکاربرد ترین کنتاکتو های سه فاز در بازار هستند که به دلیل فناوری نوآورانه و انعطاف پذیری بالا در صنایع مختلف استفاده می‌شوند. ویژگی های کلیدی این سری عبارت‌اند از:

فناوری کویل پیشرفته: کنتاکتور های سری AF از کویل های الکترونیکی با محدوده ولتاژ گسترده (مانند 20 تا 60 ولت و 100 تا 250 ولت AC/DC) استفاده می‌کنند که مصرف انرژی را کاهش داده و با سیستم های کنترلی مدرن سازگار است.

محدوده جریان: از 9 تا 2850 آمپر برای کاربرد های مختلف (AC-3 و AC-1).

طراحی فشرده: مناسب برای نصب در تابلو های با فضای محدود.

دوام و عمر بالا: دوام مکانیکی و دوام الکتریکی بالا برای کاربرد های سنگین صنعتی به همراه بیشترین طول عمر.

لوازم جانبی: امکان افزودن کنتاکت های کمکی، تایمر ها، رله های اضافه‌ بار و ماژول های ارتباطی (مانند Modbus).

مقاومت در برابر شرایط محیطی: مناسب برای دما های بالا و محیط‌ های با رطوبت بالا.

کاربردها: کنترل موتور ها، تابلو های بانک خازنی، سیستم های کنترلی و اتوماسیون صنعتی.

استاندارد ها: مطابق با آخرین استاندارد های اروپای و بین المللی IEC و UL و ...

برای سفارش و اطلاع از مشخصات کنتاکتور های ABB میتوانید با برق ال جی (جلیلی) نمایندگی رسمی ABB در ایران تماس بگیرید. ما کنتاکتور های ABB را با تضمین بهترین قیمت و دو سال گارانتی ارائه میکنیم.

مثال مدل ها:

AF09: برای جریان های تا 9 آمپر (AC-3)، مناسب برای موتور های کوچک.

AF400: برای جریان های تا 400 آمپر، مناسب برای بار های سنگین صنعتی.

کنتاکتور های سری AF به دلیل انعطاف پذیری در ولتاژ کویل، طول عمر بالا ، مصرف انرژی پایین و قابلیت اطمینان بالا، انتخابی ایده آل برای پروژه های صنعتی و تجاری هستند.

کنتاکتور سه فاز یک ابزار الکترومکانیکی حیاتی برای کنترل مدار های قدرت در سیستم های سه فاز است که در تابلو های برق، صنایع، سیستم های تهویه و کاربرد های خاص نقش کلیدی دارد. این دستگاه با مزایایی مانند قابلیت اطمینان، دوام بالا، کنترل از راه دور و انعطاف پذیری، به بهبود کارایی و ایمنی سیستم های الکتریکی کمک می‌کند. انتخاب کنتاکتور مناسب نیازمند توجه به پارامتر هایی مانند جریان نامی، ولتاژ نامی، ولتاژ کویل، دسته بندی بار، دوام و شرایط محیطی است. کنتاکتور های سری AF برند ABB با فناوری پیشرفته و طراحی فشرده، نمونه ای برجسته از کنتاکتور های مدرن هستند که در کاربرد های صنعتی و اتوماسیون عملکردی قابل اعتماد ارائه می‌دهند. با طراحی دقیق، نصب صحیح و نگهداری منظم، کنتاکتور های سه فاز می‌توانند به طور مؤثری نیاز های کنترلی سیستم های قدرت را برآورده کرده و به بهره وری و پایداری کمک کنند.
