انواع تنظیمات حفاظتی کلید های اتوماتیک ABB

کلید های اتوماتیک (Molded Case Circuit Breaker یا MCCB) از تجهیزات کلیدی در تابلو های برق برای حفاظت از سیستم های الکتریکی در برابر خطا های مختلف مانند اضافه بار، اتصال کوتاه و خطا های زمین هستند. شرکت ABB به‌عنوان یکی از پیشرو های صنعت تجهیزات الکتریکی، کلید های اتوماتیک پیشرفته ای تولید می‌کند که دارای تنظیمات حفاظتی متنوعی هستند. این تنظیمات به کاربران امکان می‌دهند تا کلید را برای کاربرد های خاص تنظیم کنند و حفاظت بهینه ای را برای سیستم‌های الکتریکی فراهم آورند. در این متن به بررسی تنظیمات حفاظتی کلید های اتوماتیک ABB، شامل حفاظت های حرارتی-مغناطیسی، LSI و LI و LSIG  سایر قابلیت های مرتبط پرداخته می‌شود.

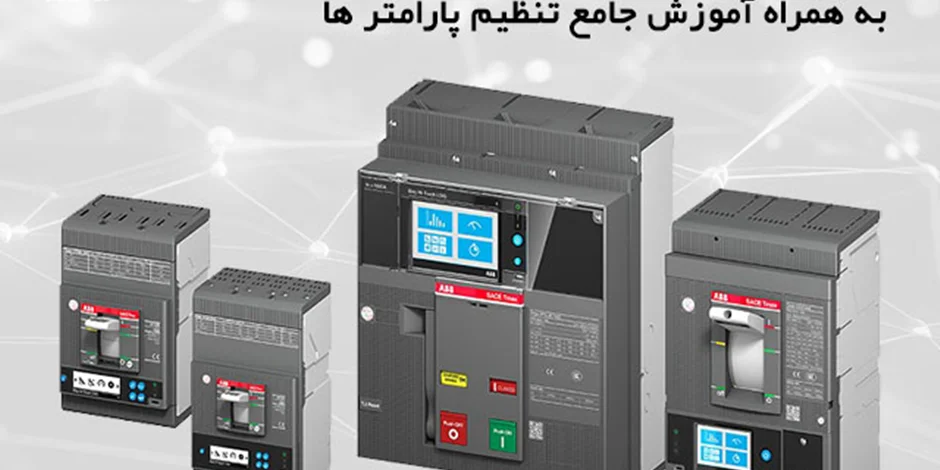

کلید اتوماتیک ABB

کلید های اتوماتیک ایتالیایی ABB نوعی قطع کننده مدار هستند که برای حفاظت از تجهیزات الکتریکی در برابر اضافه بار، اتصال کوتاه و گاهی خطا های زمین طراحی شده‌اند. این کلید ها در سیستم های ولتاژ ضعیف (تا 690 ولت) استفاده می‌شوند و قابلیت تنظیم پارامتر های حفاظتی را دارند. MCCB های ABB به دلیل انعطاف پذیری، دقت بینظیر و قابلیت اطمینان بالا در کاربرد های صنعتی، تجاری و حتی مسکونی بسیار محبوب هستند.

انواع تنظیمات حفاظتی در کلید های اتوماتیک ABB

کلید های اتوماتیک ABB بسته به مدل و سری (مانند سری Tmax یا Emax) دارای تنظیمات حفاظتی مختلفی هستند که به‌صورت دستی یا الکترونیکی قابل تنظیم‌اند. این تنظیمات به دسته های اصلی حرارتی-مغناطیسی و الکترونیکی (مانند LI، LSI، LSIG) تقسیم می‌شوند. در ادامه، هر یک از این تنظیمات به‌صورت مفصل توضیح داده شده است.

1. حفاظت حرارتی-مغناطیسی (Thermal-Magnetic Protection)

حفاظت حرارتی-مغناطیسی رایج ترین نوع حفاظت در کلید های اتوماتیک کامپکت است که در مدل های پایه و اقتصادی مانند سری Tmax XT1 تا XT3 یافت می‌شود. این نوع حفاظت ترکیبی از دو مکانیزم است:حفاظت حرارتی (Thermal Protection): این مکانیزم برای محافظت در برابر اضافه بار (Overload) طراحی شده است. در این حالت، یک تیغه بی متال در داخل کلید به تغییرات دمایی ناشی از جریان اضافی حساس است. اگر جریان از حد نامی کلید (In) بیشتر شود و برای مدت طولانی ادامه یابد، بی متال گرم شده و کلید را قطع می‌کند. تنظیمات حرارتی معمولاً به‌صورت دستی قابل تنظیم هستند و می‌توان جریان نامی را در محدوده‌ ( 0.7 تا 1 برابر جریان نامی) تنظیم کرد.

حفاظت مغناطیسی (Magnetic Protection): این مکانیزم برای محافظت در برابر اتصال کوتاه (Short Circuit) استفاده می‌شود. در صورت بروز اتصال کوتاه، جریان به سرعت افزایش می‌یابد و یک کویل مغناطیسی در کلید فعال شده و مدار را به‌سرعت قطع می‌کند. تنظیم مغناطیسی در محدوده‌ ( 5 تا 10 برابر جریان نامی) قابل تنظیم است.

TMF : Thermomagnetic trip unit with fixed thermal and magnetic threshold
TMD : Thermomagnetic trip unit with adjustable thermal threshold and fixed magnetic threshold
TMA : Thermomagnetic trip unit with adjustable thermal and magnetic threshold

کاربرد: حفاظت حرارتی-مغناطیسی برای کاربرد های ساده تر مانند توزیع برق در ساختمان های تجاری یا صنعتی کوچک مناسب است، جایی که نیاز به تنظیمات پیچیده‌تر وجود ندارد.

2. حفاظت الکترونیکی (LI, LSI, LSIG)

کلید های اتوماتیک پیشرفته تر ABB، مانند سری Tmax XT یا Emax، از واحد های الکترونیکی (Electronic Trip Units) برای حفاظت استفاده می‌کنند. این واحدها امکان تنظیم دقیق تر و انعطاف پذیر تر را فراهم می‌کنند. تنظیمات الکترونیکی با کد هایی مانند LI، LSI و LSIG مشخص می‌شوند که هر یک نشان‌ دهنده نوع حفاظت ارائه‌شده هستند.

رله‌های حفاظتی LI - LS/I - LSI - LSIG کلیدهای اتوماتیک ABB، به ترتیب دارای پارامتر های تنظیم پیشرفته تا ساده هستند و بنا به نیاز پروژه میتوان از یکی از این مدل ها استفاده نمود. مدل تنظیم EKIP DIP LS/I به طور معمول پاسخگوی 95 درصد نیاز کاربران میباشد و به صورت معمولی اکثر کلید های اتوماتیک بالای 400 آمپر ABB با این تنظیم ارائه میشوند. با ترکیب این ویژگی‌ها و بخش‌های حفاظتی متنوع، عملکرد قوی و دقیقی را در حفاظت و کنترل سیستم‌های برقی ارائه می‌دهند، که می‌توانند به طور همزمان بر روی مختلف سیستم‌ها و موقعیت‌ها عمل نمایند.

• Ekip Dip LS/I
• Ekip Dip LIG
• Ekip Dip LSI
• Ekip Dip LSIG
• Ekip M Dip I
• Ekip M Dip LIU
• Ekip G Dip LS/I

حفاظت LI (Long-Time and Instantaneous)

تنظیم LI شامل دو نوع حفاظت است:

L (Long-Time Protection)

مشابه حفاظت حرارتی، این تنظیم برای محافظت در برابر اضافه بار طراحی شده است. اما برخلاف نوع حرارتی که بر اساس بی متال کار می‌کند، حفاظت L از یک سیستم الکترونیکی برای اندازه گیری جریان و زمان استفاده می‌کند. کاربر می‌تواند جریان نامی (Ir) را تا 40 درصد جریان نامی و زمان تأخیر (Trip Delay) را تنظیم کند. این تنظیمات امکان انطباق دقیق با مشخصات بار را فراهم می‌کنند.

I (Instantaneous Protection)

این تنظیم برای محافظت در برابر اتصال کوتاه است و مشابه حفاظت مغناطیسی عمل می‌کند. جریان قطع لحظه ای (Ii) می‌تواند در محدوده ای (مثلاً 1.5 تا 12 برابر جریان نامی) تنظیم شود تا در برابر جریان های ناگهانی بالا واکنش نشان دهد.

کاربرد: تنظیم LI برای سیستم هایی مناسب است که نیاز به حفاظت پایه در برابر اضافه بار و اتصال کوتاه دارند، اما نیازی به حفاظت های پیشرفته تر مانند خطای زمین ندارند.

حفاظت LSI (Long-Time, Short-Time, Instantaneous)

تنظیم LSI شامل یک حفاظت اضافی نسبت به LI است:

L (Long-Time Protection)

 مشابه توضیحات بالا، برای حفاظت در برابر اضافه‌بار.

S (Short-Time Protection)

این تنظیم برای محافظت در برابر جریانهای بالا در بازه زمانی کوتاه (Short-Time Overcurrent) طراحی شده است. این نوع حفاظت برای مدیریت جریان های لحظه ای مانند جریان های راه اندازی موتور ها یا بارهای سنگین مناسب است. کاربر می‌تواند جریان (Is) و زمان تأخیر کوتاه مدت (tsd) را تنظیم کند تا از قطع غیر ضروری کلید در شرایط عادی جلوگیری شود.

I (Instantaneous Protection)

برای حفاظت در برابر اتصال کوتاه.
کاربرد: تنظیم LSI برای سیستم های پیچیده تر مانند موتور های صنعتی یا تابلو های توزیع بزرگ مناسب است، جایی که جریان های راه اندازی بالا ممکن است رخ دهد و نیاز به تمایز بین اضافه بار و جریان های لحظه ای وجود دارد.

حفاظت LSIG (Long-Time, Short-Time, Instantaneous, Ground-Fault)

تنظیم LSIG پیشرفته ترین نوع حفاظت در کلید های اتوماتیک ABB است و شامل تمام حفاظت های LSI به اضافه حفاظت در برابر خطای زمین است:

L (Long-Time Protection): برای اضافه بار.

S (Short-Time Protection): برای جریان های کوتاه مدت.

I (Instantaneous Protection): برای اتصال کوتاه.

G (Ground-Fault Protection): این تنظیم برای محافظت در برابر خطای زمین (Ground Fault) طراحی شده است. خطای زمین زمانی رخ می‌دهد که جریان به صورت غیر عمد از مدار به زمین یا بدنه تجهیزات منتقل شود. تنظیم G امکان تعیین جریان خطای زمین (Ig) و زمان تأخیر (tg) را فراهم می‌کند. این حفاظت برای ایمنی سیستم و جلوگیری از برق گرفتگی یا آسیب به تجهیزات حیاتی است.

کاربرد: تنظیم LSIG برای کاربرد های حساس مانند بیمارستان ها، دیتاسنت ها و صنایع بزرگ که نیاز به حفاظت جامع در برابر تمام خط های الکتریکی دارند، ایده‌آل است.

سایر تنظیمات و قابلیت‌های پیشرفته

علاوه بر تنظیمات اصلی LI، LSI و LSIG، کلید های اتوماتیک ABB دارای قابلیت های اضافی هستند که در مدل های پیشرفته تر (مانند سری Emax 2 یا Tmax XT) ارائه می‌شوند:

حفاظت در برابر ولتاژ پایین (Under-Voltage Protection): در صورت افت ولتاژ زیر سطح مشخص، کلید مدار را قطع می‌کند.

حفاظت در برابر ولتاژ بالا (Over-Voltage Protection): برای محافظت در برابر افزایش غیر مجاز ولتاژ.

تنظیمات انتخابی (Selectivity): امکان تنظیم کلید ها برای هماهنگی با سایر کلیدها در سیستم (Selectivity یا Discrimination) به‌منظور جلوگیری از قطع غیر ضروری کلید های بالادستی.

مانیتورینگ و ارتباطات: برخی مدل های ABB قابلیت اتصال به سیستم‌های مانیتورینگ مانند SCADA یا پروتکل های Modbus و Profibus را دارند که امکان نظارت و کنترل از راه دور را فراهم می‌کنند.

حفاظت فرکانس: برای سیستم هایی که نیاز به محافظت در برابر تغییرات فرکانس دارند.

نحوه تنظیم کلیدهای اتوماتیک ABB

تنظیم کلید های اتوماتیک ABB بسته به نوع واحد تریپ (Trip Unit) متفاوت است:

واحد های حرارتی-مغناطیسی: تنظیمات از طریق پیچ های تنظیم روی کلید انجام می‌شود. معمولاً یک پیچ برای تنظیم جریان حرارتی (Ir) و یک پیچ برای تنظیم جریان مغناطیسی (Ii) وجود دارد.

واحدهای الکترونیکی: تنظیمات از طریق دکمه ها یا صفحه نمایش دیجیتال روی واحد تریپ (Ekip) انجام می‌شود. این واحد ها امکان تنظیم دقیق پارامتر هایی مانند Ir، Is، Ii، tg و غیره را فراهم می‌کنند.

نرم‌ افزار های کمکی: در مدل های پیشرفته، می‌توان از نرم‌افزار های ABB (مانند Ekip Connect) برای تنظیم و مانیتورینگ کلید ها استفاده کرد.

کلید های اتوماتیک ABB با ارائه تنظیمات حفاظتی متنوع مانند حرارتی-مغناطیسی، LI، LSI و LSIG، انعطاف پذیری و ایمنی بالایی را برای سیستم های الکتریکی فراهم می‌کنند. حفاظت حرارتی-مغناطیسی برای کاربرد های ساده و اقتصادی مناسب است، در حالی که تنظیمات الکترونیکی LI، LSI و LSIG برای سیستم های پیچیده تر و حساس تر طراحی شده اند. انتخاب و تنظیم صحیح این کلیدها نیازمند درک دقیق نیاز های پروژه، محاسبات دقیق بار و هماهنگی با سایر تجهیزات است. با استفاده از کلیدهای اتوماتیک ABB و تنظیمات مناسب، می‌توان از تجهیزات الکتریکی در برابر خطا های مختلف محافظت کرده و پایداری و ایمنی سیستم را تضمین نمود.

انواع رله های حفاظتی (رله تریپ یا تشخیص خطا )

ABB برند معتبری در زمینه تریپ های MCCB (Molded Case Circuit Breaker) است. این شرکت مجموعه ای از تریپ های متنوع را برای نیازهای مختلف عرضه می‌کند.

واحد تریپ الکترونیکی Ekip Dip

(تنظیم با دکمه های دیپ سوییچ)

اولین سطح تریپ حفاظت الکترونیکی، برای حفاظت از شبکه AC استفاده می‌شوند: این واحد ها بر پایه فناوری های ریز پردازنده (microprocessor) و با تضمین قابلیت اعتماد و دقت بسیار بالا کار می‌کنند. آن‌ها حفاظت در برابر بار های بیش از حد (اضافه بار) ، اتصال کوتاه قابل تنظیم انتخابی، اتصال کوتاه و خطا های زمین (earth faults) را فراهم می‌کنند. توان مورد نیاز برای عملکرد آن‌ها به طور مستقیم از حسگرهای جریان (current sensors) تامین می‌شود.

حفاظت های LSIG که مخفف عبارت (Long-Time, Short-Time, Instantaneous, Ground Fault) است در کلید های اتوماتیک ABB، پیشرفته ترین نوع حفاظت هستند که در سیستم های برق صنعتی پیشرفته و حساس استفاده می‌شوند.
این رله های حفاظتی به منظور حفاظت از تجهیزات الکتریکی مانند موتور ها، ترانس ها، ژنراتور ها و سیستم های توزیع برق طراحی شده اند. آنها برای تشخیص خطا ها و خطرات مختلفی مانند جریان های اضافه، جریان هجومی، جریان اتصال کوتاه و خطر نشتی زمین عمل می‌کنند.
ویژگی های اصلی رله های حفاظتی عبارتند از:
1. Long-Time (زمان طولانی): این قابلیت به رله ها اجازه می‌دهد تا در مواجهه با جریان های طولانی مدت و بار اضافه، عملکرد حفاظتی را انجام دهند و مانع از گرمایش بیش از حد تجهیزات شوند.
2. Short-Time (زمان کوتاه): این ویژگی به رله ها امکان تشخیص جریان های کوتاه و زمانی کوتاه را می‌دهد و از طریق قطع کردن خطوط برق متاثره، از خطرات احتمالی جلوگیری می‌کند.
3. Instantaneous (لحظه‌ای): این قابلیت به رله ها امکان تشخیص واکنش لحظه ای به جریان های بزرگ و خارج از حد را می‌دهد تا از خطرات بیش از حد حفاظت کند و صدمات جدی را پیشگیری کند.
4. Ground Fault (خطر زمین): این ویژگی به رله ها اجازه می‌دهد تا اتصال به زمین و خطرات مربوط به زمین را تشخیص داده و مناسب واکنش نشان دهند.

واحد های تریپ الکترونیکی Ekip Touch/Hi-Touch

(تنظیم از طریق صفحه نمایش لمسی دستگاه و یا نرم افزار ها)

این‌ مدل جدید یک شاهکار هنری را در زمینه فناوری محافظت از شبکه برق معرفی می‌کند که دارای حفاظت پیشرفته و عملکرد مدیریت سیستم می‌باشد. پروتکل های ارتباطی متنوع امکان خواندن پارامتر های اندازه گیری و کنترل کلید اتوماتیک را به صورت راه دور فراهم می‌کنند. اندازه گیری انرژی اکتیو کلاس 1 به مطابق استاندارد IEC 61557-12، امکان پاسخگویی به نیاز های بسیار مطلوب وابسته به توان اکتیو را فراهم می‌کند. نمایشگر یکپارچه، تعامل با Ekip Touch را برای کاربر به‌ سادگی و آسانی فراهم می‌کند و قابلیت بلوتوث امکان تعامل سریع از طریق EPiC (Electrificatio products intuitive Configurator) را فراهم می‌کند. واحد تریپ Ekip Touch انعطاف پذیری حداکثری را تضمین می‌کند. در واقع، با انتخاب بین تنظیمات نرم افزاری متعدد موجود، امکان سفارشی سازی عملکرد دستگاه در دسترس است. از سوی دیگر، واحد تریپ Ekip Hi-Touch همه عملکرد ها را به صورت پیش فرض شامل می‌شود.
با واحد های تریپ جدید Ekip Touch و Hi-Touch، همیشه امکان انتخاب و نصب عملکرد های مورد نظر در دستگاه وجود دارد. این عملکرد ها می‌توانند هنگام خاموش بودن کلید اتوماتیک انتخاب شوند یا مستقیماً از ABB Ability Marketplace ، حتی از طریق تلفن همراه یا تبلت، دانلود شوند.

• Ekip Touch LSI
• Ekip Touch LSIG
• Ekip Touch Measuring LSI
• Ekip Touch Measuring LSIG
• Ekip Hi-Touch LSI • Ekip Hi-Touch LSIG
• Ekip M Touch LRIU
• Ekip G Touch LSIG
• Ekip G Hi-Touch LSIG
