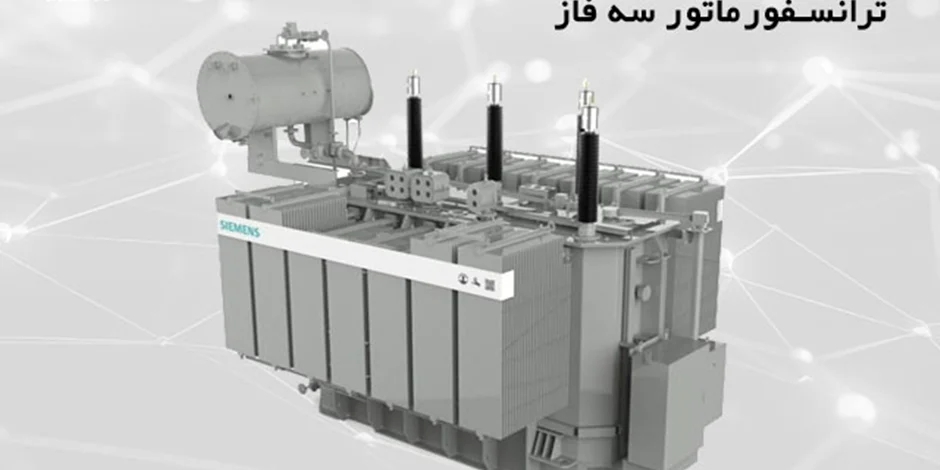

ترانسفورماتور قدرت سه‌فاز : کاربرد ها، انواع و اجزای سازنده
ترانس قدرت (Power Transformer) یکی از تجهیزات الکتریکی اساسی در سیستم‌های انتقال و توزیع برق است. این دستگاه وظیفه تبدیل ولتاژ برق را از یک سطح به سطح دیگر انجام می‌دهد و به ویژه در انتقال برق از نیروگاه‌ها به شبکه‌های توزیع و مصرف‌کنندگان اهمیت دارد. در فایل pdf که لینک آن قرارداده شده به معرفی ویژگی‌ها، انواع ، کاربرد و عملکرد ترانس قدرت پرداخته شده است.
ترانسفورماتور های سه فاز صنعتی و قدرت مقاله.pdf
ترانسفورماتور قدرت سه فاز یکی از مهم ترین تجهیزات در سیستم های انتقال و توزیع انرژی الکتریکی است که نقش کلیدی در تبدیل سطوح ولتاژ و جریان برای تأمین انرژی پایدار و ایمن ایفا می‌کند. این دستگاه ها به دلیل کارایی بالا، قابلیت اطمینان و توانایی انتقال مقادیر زیاد توان الکتریکی، در شبکه های برق صنعتی، تجاری و حتی مسکونی کاربرد گسترده‌ای دارند. در این متن به بررسی کاربردهای ترانسفورماتور قدرت سه فاز، انواع آن و اجزای سازنده اش می‌پردازیم.
ترانسفورماتور قدرت سه فاز چیست؟
ترانسفورماتور قدرت سه فاز دستگاهی الکترومغناطیسی است که برای تبدیل ولتاژ یا جریان در سیستم های سه فاز استفاده می‌شود. این ترانسفورماتور ها بر اساس اصل القای الکترومغناطیسی کار می‌کنند و انرژی الکتریکی را از یک سطح به سطح دیگر منتقل می‌کنند، بدون اینکه فرکانس تغییر کند. ترانسفورماتور های سه فاز به دلیل توانایی انتقال توان بالا و کارایی بیشتر در مقایسه با ترانسفورماتور های تک فاز، در سیستم های قدرت بزرگ مانند شبکه های انتقال و توزیع برق ترجیح داده می‌شوند.
کاربرد های ترانسفورماتور قدرت سه فاز
ترانسفورماتور های قدرت سه فاز در بخش های مختلف صنعت و زیرساخت های الکتریکی کاربرد دارند. برخی از مهم ترین کاربرد های آن ها عبارت‌اند از:
انتقال و توزیع برق
ترانسفورماتور های قدرت سه فاز در نیروگاه ها برای افزایش ولتاژ (Step-Up) به سطوح بالا (مانند 110، 230 یا 400 کیلوولت) استفاده می‌شوند تا تلفات انرژی در خطوط انتقال طولانی کاهش یابد.
در پست های توزیع، این ترانسفورماتورها ولتاژ را کاهش (Step-Down) می‌دهند تا برای مصرف کنندگان صنعتی، تجاری یا مسکونی (مانند 20 کیلوولت یا 400 ولت) مناسب شود.
صنایع سنگین
در کارخانه های صنعتی مانند فولاد، سیمان و پتروشیمی، ترانسفورماتور های سه فاز برای تأمین برق تجهیزات سنگین مانند موتور ها، کوره های قوس الکتریکی و پمپ ها استفاده می‌شوند.
شبکه های برق شهری
این ترانسفورماتور ها در پست های توزیع شهری برای تأمین برق ساختمان های تجاری، بیمارستان ها، مراکز داده و مناطق مسکونی به کار می‌روند.
انرژی های تجدید پذیر
در نیروگاه های خورشیدی و بادی، ترانسفورماتور های سه فاز برای اتصال این منابع به شبکه اصلی و تنظیم ولتاژ خروجی استفاده می‌شوند.
راه آهن و حمل و نقل الکتریکی
در سیستم های برقی راه‌آهن و مترو، ترانسفورماتور های سه فاز برای تأمین توان موردنیاز لوکوموتیو ها و سیستم های کنترل استفاده می‌شوند.
کاربردهای خاص
در سیستم های یو پی اس (UPS) صنعتی، کوره های القایی و سیستم های جبران سازی توان راکتیو نیز از این ترانسفورماتورها استفاده می‌شود.
انواع ترانس های قدرت سه فاز
ترانس های قدرت سه فاز بر اساس معیار های مختلف مانند نوع خنک کننده، ساختار هسته، نوع نصب و کاربرد به انواع مختلفی تقسیم می‌شوند. در ادامه، مهم‌ترین انواع آن‌ها بررسی شده است
بر اساس نوع خنک کننده
ترانس های روغنی (Oil-Immersed Transformers)
این ترانسفورماتور ها از روغن معدنی به‌عنوان عایق و خنک کننده استفاده می‌کنند. روغن، گرمای تولی شده توسط هسته و سیم‌پیچ ها را جذب کرده و از طریق رادیاتور ها یا فن ها دفع می‌کند.
مزایا: خنک کنندگی بهتر، مناسب برای توان های بالا، عمر طولانی.
معایب: نیاز به نگهداری منظم، خطر نشت روغن و مسائل زیست‌محیطی.
کاربرد: پست‌های انتقال و توزیع، نیروگاه‌ها.
ترانس های خشک (Dry-Type Transformers)
این ترانسفورماتور ها از هوا یا رزین اپوکسی برای عایق بندی و خنک سازی استفاده می‌کنند و نیازی به روغن ندارند.
مزایا: ایمنی بالاتر (بدون خطر نشت روغن)، مناسب برای محیط های داخلی و حساس مانند بیمارستان ها و دیتاسنتر ها.
معایب: ظرفیت محدود تر نسبت به نوع روغنی، هزینه بالاتر.
کاربرد: ساختمان‌های تجاری، محیط‌های بسته.
بر اساس نوع هسته
هسته آهنی (Core-Type Transformers)
در این نوع، سیم پیچ ها دور یک هسته آهنی چند لایه پیچیده می‌شوند. این ساختار رایج ترین نوع در ترانسفورماتور های قدرت است.
مزایا: طراحی ساده، مناسب برای ولتاژ های بالا.
کاربرد: ترانسفورماتور های انتقال و توزیع.
هسته پوسته ای (Shell-Type Transformers)
در این نوع، هسته آهنی به گونه ای طراحی شده که سیم پیچ ها را احاطه می‌کند. این ساختار برای جریان‌های بالا مناسب‌تر است.
مزایا: مقاومت مکانیکی بالاتر، تلفات کمتر در برخی کاربردها.
کاربرد: ترانسفورماتورهای خاص با توان بالا.
بر اساس نوع اتصال سیم پیچ ها
اتصال ستاره-ستاره (Y-Y)
هر دو سیم پیچ اولیه و ثانویه به‌صورت ستاره متصل می‌شوند. این نوع برای سیستم هایی با نیاز به نقطه نول مناسب است.
کاربرد: توزیع برق در شبکه‌های شهری.
اتصال دلتا-دلتا (Δ-Δ)
هر دو سیم پیچ به‌صورت دلتا متصل می‌شوند. این اتصال برای بار های متعادل و سیستم های صنعتی مناسب است.
کاربرد: صنایع سنگین و بارهای موتوری.
اتصال ستاره-دلتا (Y-Δ) یا دلتا-ستاره (Δ-Y)
این نوع اتصال برای تبدیل ولتاژ و ایجاد تعادل در سیستم استفاده می‌شود.
کاربرد: پست های انتقال و توزیع، نیروگاه ها.
بر اساس نوع نصب
ترانسفورماتور های نصب در فضای باز (Outdoor)
این ترانسفورماتورها با بدنه مقاوم در برابر شرایط محیطی (مانند IP65) برای نصب در فضای باز طراحی شده‌اند.
کاربرد: پست های برق در فضای باز.
ترانسفورماتورهای نصب داخلی (Indoor)
برای نصب در محیط‌های بسته مانند اتاق‌های تابلو برق یا پست‌های سرپوشیده.
کاربرد: دیتا سنتر ها، بیمارستان ها.
بر اساس کاربرد خاص
ترانسفورماتور های اتو ترانسفورماتور (Autotransformers)
این ترانسفورماتور ها دارای یک سیم پیچ مشترک برای اولیه و ثانویه هستند و برای تغییرات کوچک ولتاژ مناسب‌اند.
کاربرد: تنظیم ولتاژ در شبکه‌های برق.
ترانسفورماتور های ایزوله (Isolation Transformers)
برای جدا سازی الکتریکی دو مدار و افزایش ایمنی استفاده می‌شوند.
کاربرد: تجهیزات حساس مانند دستگاه های پزشکی.
اجزای سازنده ترانس قدرت سه فاز
ترانسفورماتور های قدرت سه فاز از اجزای مختلفی تشکیل شده‌اند که هر یک نقش خاصی در عملکرد دستگاه ایفا می‌کنند. در ادامه، اجزای اصلی معرفی شده‌اند:
هسته مغناطیسی (Core)
هسته معمولاً از ورقه های نازک فولاد ساخته می‌شود تا تلفات هیسترزیس و جریان گردابی کاهش یابد. هسته به‌صورت چندلایه لمینیت شده و در دو نوع پوسته ای یا هسته‌ای طراحی می‌شود.
سیم پیچ ها (Windings)
شامل سیم پیچ های اولیه و ثانویه است که معمولاً از مس یا آلومینیوم با عایق بندی مناسب ساخته می‌شوند. تعداد دورهای سیم پیچ تعیین کننده نسبت تبدیل ولتاژ است.
مخزن روغن (Tank - برای ترانسفورماتور های روغنی)
مخزن فلزی که هسته و سیم پیچ ها را در خود جای داده و با روغن معدنی پر می‌شود. روغن برای عایق بندی و خنک سازی استفاده می‌شود.
رادیاتور ها یا سیستم خنک کننده
در ترانسفورماتور های روغنی، رادیاتور ها برای دفع گرما استفاده می‌شوند. در مدل های پیشرفته تر، فن ها یا پمپ های روغن برای خنک سازی به کار می‌روند.
در ترانسفورماتورهای خشک، خنک سازی با جریان هوا یا رزین اپوکسی انجام می‌شود.
بوشینگ ها (Bushings)
بوشینگ ها عایق های سرامیکی یا پلیمری هستند که برای اتصال سیم‌پیچ ها به کابل‌های خارجی استفاده می‌شوند. این اجزا از تماس مستقیم ولتاژ بالا با بدنه جلوگیری می‌کنند.
تپ چنجر (Tap Changer)
تپ چنجر برای تنظیم نسبت تبدیل ولتاژ استفاده می‌شود. دو نوع تپ چنجر وجود دارد:
تپ چنجر بدون بار (Off-Load): برای تنظیم دستی در حالت خاموش.
تپ چنجر تحت بار (On-Load): برای تنظیم خودکار ولتاژ در حین کار.
رله بوخهولتز (Buchholz Relay - در ترانسفورماتور های روغنی)
این رله برای تشخیص خطا های داخلی مانند تشکیل گاز یا نشت روغن استفاده می‌شود و در صورت بروز مشکل، ترانسفورماتور را از مدار خارج می‌کند.
سیستم حفاظت و کنترل
شامل سنسور های دما، فشار و سطح روغن برای نظارت بر عملکرد ترانسفورماتور و جلوگیری از آسیب های ناشی از گرمای بیش از حد یا فشار غیرعادی.
بدنه یا محفظه (Enclosure)
بدنه ترانسفورماتور از فولاد مقاوم ساخته شده و در برابر شرایط محیطی محافظت می‌کند. در ترانسفورماتور های خشک، محفظه برای تهویه هوا طراحی می‌شود.
عایق ها (Insulation)
عایق های کاغذی، رزین یا روغن برای جلوگیری از اتصال کوتاه بین سیم پیچ ها و هسته استفاده می‌شوند.
نکات مهم در طراحی و بهره برداری
انتخاب ظرفیت: ظرفیت ترانسفورماتور (بر حسب kVA یا MVA) باید متناسب با بار موردنظر انتخاب شود.
تلفات انرژی: تلفات هسته (No-Load Loss) و تلفات سیم پیچ (Load Loss) باید در طراحی به حداقل برسند.
نگهداری: ترانسفورماتور های روغنی نیاز به بررسی منظم سطح و کیفیت روغن دارند، در حالی که ترانسفورماتور های خشک نیاز به نگهداری کمتری دارند.
استانداردها: ترانسفورماتور ها باید مطابق با استاندارد های بین‌المللی مانند IEC 60076 یا استاندارد های محلی ساخته شوند.
ترانسفورماتور های قدرت سه فاز از اجزای حیاتی در سیستم های قدرت هستند که با تبدیل سطوح ولتاژ و جریان، انتقال و توزیع انرژی الکتریکی را ممکن می‌سازند. این ترانسفورماتور ها در انواع روغنی، خشک، هسته ای و پوسته ای و با اتصالات مختلف (مانند Y-Y یا Δ-Y) طراحی می‌شوند و در کاربرد های متنوعی از نیروگاه ها تا صنایع و شبکه های شهری استفاده می‌شوند. اجزای اصلی مانند هسته، سیم پیچ ها، بوشینگ ها و سیستم های خنک کننده، عملکرد ایمن و کارآمد این دستگاه ها را تضمین می‌کنند. با انتخاب صحیح نوع ترانسفورماتور و نگهداری مناسب، می‌توان کارایی و عمر مفید این تجهیزات را به حداکثر رساند و پایداری شبکه برق را تأمین کرد.
ویژگی‌های ترانسفورماتور قدرت
1. قدرت بالا
ترانسفورماتورهای قدرت معمولاً با ظرفیت‌های بالای چند مگاوات تا چند صد مگاوات طراحی می‌شوند. این ویژگی آن‌ها را برای استفاده در نیروگاه‌ها و ایستگاه‌های انتقال مناسب می‌سازد.
2. کارایی بالا
این ترانسفورماتورها باید دارای کارایی بالایی باشند تا تلفات انرژی به حداقل برسد. معمولاً کارایی آن‌ها بین ۹۸ تا ۹۹ درصد است که نشان‌دهنده توانایی بالا در انتقال انرژی است.
3. طول عمر طولانی
ترانسفورماتورهای قدرت به گونه‌ای طراحی می‌شوند که بتوانند سال‌ها بدون نیاز به تعمیر و نگهداری کار کنند. این ویژگی به دلیل استفاده از مواد با کیفیت و طراحی مهندسی دقیق است.
4. قابلیت اطمینان
این تجهیزات باید قابلیت اطمینان بالایی داشته باشند، زیرا هرگونه خرابی در آن‌ها می‌تواند منجر به قطع برق و مشکلات گسترده‌تری در شبکه شود.
5. تنوع در طراحی
ترانسفورماتورها می‌توانند در انواع مختلفی از جمله سه‌فاز و تک‌فاز طراحی شوند که هر یک برای کاربردهای خاص مناسب هستند.
کاربرد ترانس قدرت
- نیروگاه‌ها: برای انتقال برق تولید شده به شبکه.
- ایستگاه‌های تبدیل ولتاژ: برای تغییر سطح ولتاژ در نقاط مختلف شبکه.
- توزیع برق: در ایستگاه‌های توزیع برای تأمین برق مصرف‌کنندگان.
