کنتاکت کمکی کلید اتوماتیک ABB
شرکت ABB یکی از تولیدکنندگان معروف کلید اتوماتیک است. کلید اتوماتیک های ABB به عنوان محصولاتی با کارایی بالا و کیفیت بی نظیر شناخته شدهاند. آنها برای استفاده در صنایع، کارخانجات و سیستم های الکتریکی مورد استفاده قرار میگیرند.
در صورتی که علاقهمند به خرید کنتاکت کمکی کلید اتوماتیک ABB هستید، میتوانید به فروشگاه کالای برق ال جی نمایندگی ABB مراجعه کنید.

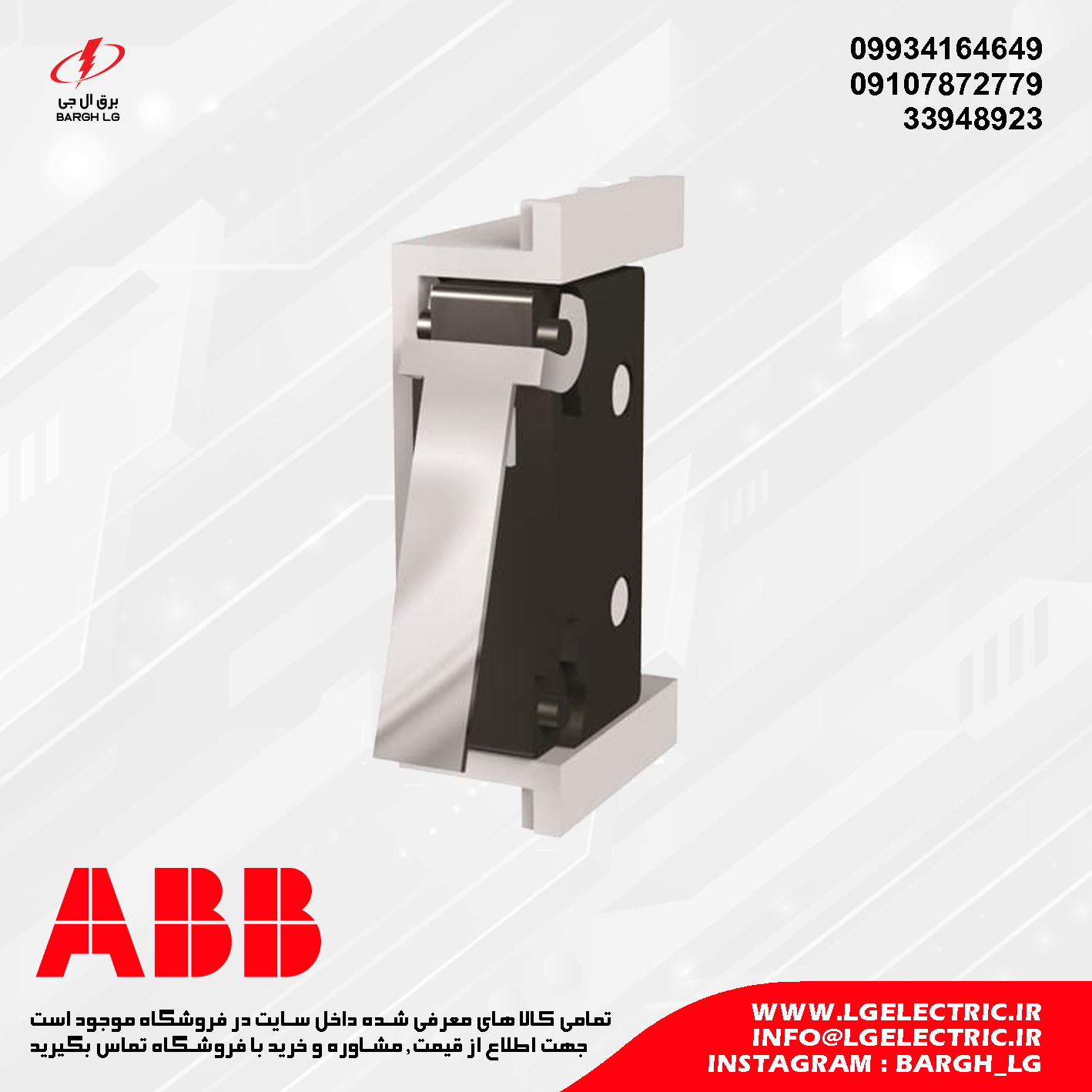

کنتاکت کمکی - AUX
در کلید اتوماتیک ABB میتوان کنتاکت کمکی را نصب کرد که وضعیت قاطع را سیگنال میدهند و میتوانند خارج از Circuit-Breaker هم مسیر دهی شوند. مدل های زیر موجود هستند:
- باز / بسته (Q): نشان دهنده وضعیت وصل و قطع قدرت Circuit-Breaker.
- تریپ (SY): نشان میدهد که Circuit-Breaker به دلیل مداخله واحد تریپ، یا دستگاه جریان برق بالادستی، یا باز شدن رله آندر ولتاژ، یا استفاده از دکمه فشار اضطراری عامل موتور، یا استفاده از دکمه تست قطع شده است.
- خطای واحد تریپ (S51): نشان میدهد که یکی از توابع محافظتی واحد سفر الکترونیکی یا ترمال-مغناطیسی تریپ شده است. در صورت تجهیز Tmax XT5 با واحد سفر ترمال-مغناطیسی و دستگاه جریان برق بالادستی، S51 نیز به دلیل مداخله دستگاه جریان برق بالادستی فعال میشود.
- تریپ YO / YU (S52): نشان میدهد که رله آندر ولتاژ یا باز شدن شنت فعال شده است. سیگنالدهی به مراتب به دوخطی مورد استفاده قرار گرفته است. برای Tmax XT6 ، S52 فقط با YU قابل استفاده است و برای YO در دسترس نیست. برای Tmax XT5 ، در صورت YO ، رها شدن شنت بار باید برای حفظ سیگنال S52 به طور دائمی تأمین شود.
با استفاده از فشار کمی در محل مناسب، میتوانید کنتاکت کمکی را نصب کنید، بدون اینکه نیاز به هیچ پیچ و مهره ای باشد. نسخههای زیراز کنتاکت کمکی در دسترس هستند:
• مجهز به کابل (قطر کابل AWG20- سیم 0.5 میلیمتر):
- برای دستگاههای قابل حمل/ثابت با کابلهای 1 متری.
- برای دستگاههای قابل جدا شدن با قطعات متصلکننده ثابت و متحرک.
• بدون کابل:
- برای دستگاههای قابل حمل/ثابت با کابلهای با قطر 0.5 تا 1.5 میلیمتر مربع.
از کنتاکت فرعی برای هر قطعه سیستم قطعات SACE XT خانواده استفاده میشود که در ترکیبهای مختلف متفاوتی تهیه شدهاند که در جدول نشان داده شدهاست. برای تسهیل بیشتر، موارد زیر میتوانند سفارش داده شوند:
• یک کنتاکت فرعی بدون کابل، با توجه به موقعیت نصب قطعه سیستم، سیگنالهای مختلفی (Q، SY یا S52) را تولید میکند.
• یک کنتاکت فرعی S51 بدون کابل که میتوان از آن برای دستگاههای XT2، XT4، XT5 و XT6 استفاده کرد.
• یک کنتاکت فرعی با کابل، با کابلهای بدون شماره. با توجه به موقعیت نصب قطعه سیستم، سیگنالهای مختلفی (Q، SY یا S52) را تولید میکند.
AUX 4Q 400V E1.2-XT7-XT7M
S51 250V E1.2-XT7-XT7M
* این کنتاکت های کمکی مناسب کلید اتوماتیک ABB سری ABB XT7, XT7 M میباشد و بر روی این مدل ها نصب میشود.

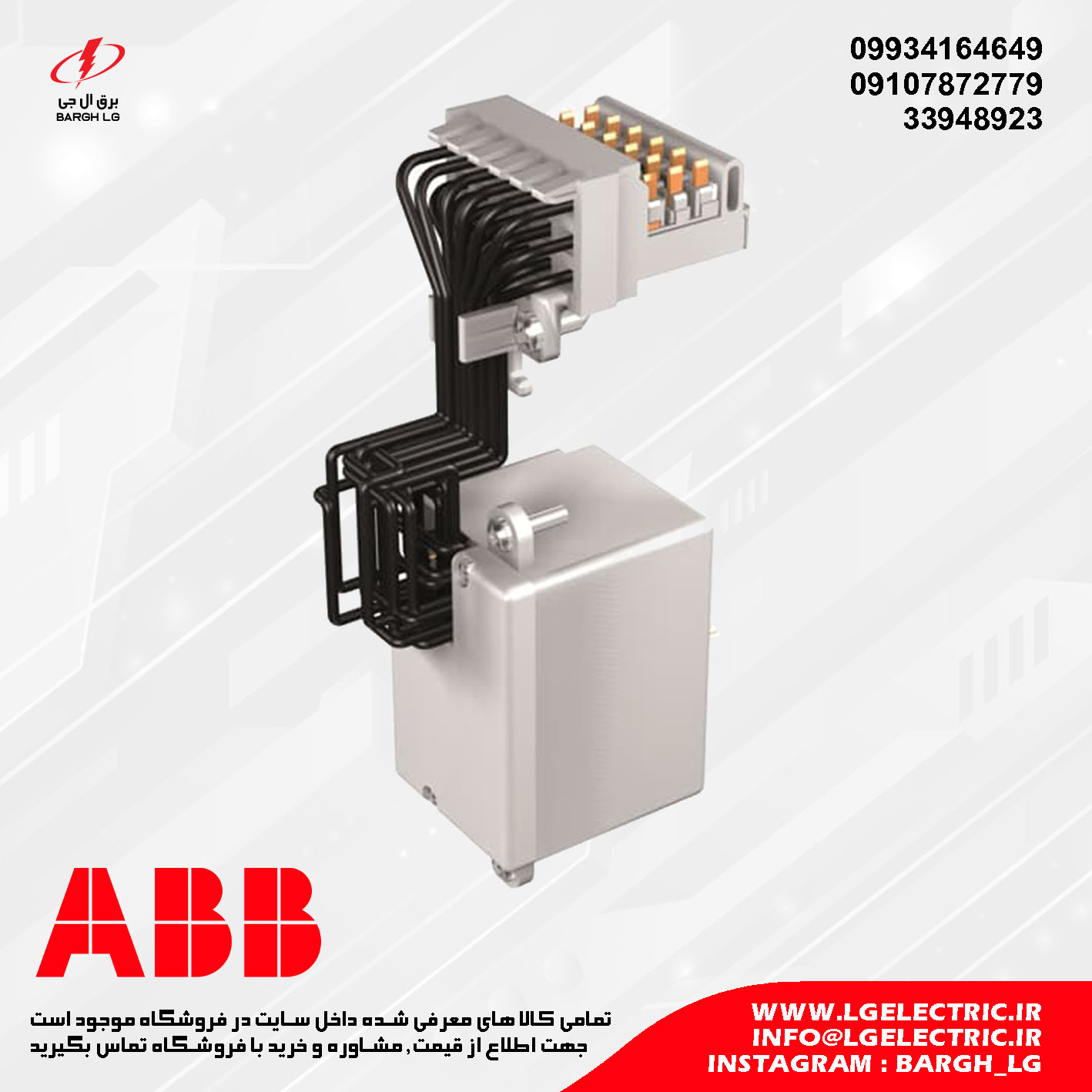

Auxiliary position contacts - AUP
کنتاکت کمکی وضعیت - AUP
کنتاکت کمکی وضعیت کلید اتوماتیک اطلاعاتی در مورد موقعیت کلید اتوماتیک در رابطه با قسمت ثابت نسخههای پلاگین یا کشویی ارائه میدهند.
سه نوع کنتاکت وضعیت (AUP) در دسترس است:
• کنتاکت درون رک برای همه کلید اتوماتیک های Tmax XT پلاگین و کشویی؛
• کنتاکت بیرون رک برای همه کلید اتوماتیک های Tmax XT کشویی؛
• کنتاکت تست برای کلید اتوماتیک های Tmax XT5، XT6، XT7 و XT7 M کشویی.
XT1-XT3-XT2-XT4 AUP
XT5-XT6 AUP
XT7-XT7 M AUP 6 contacts

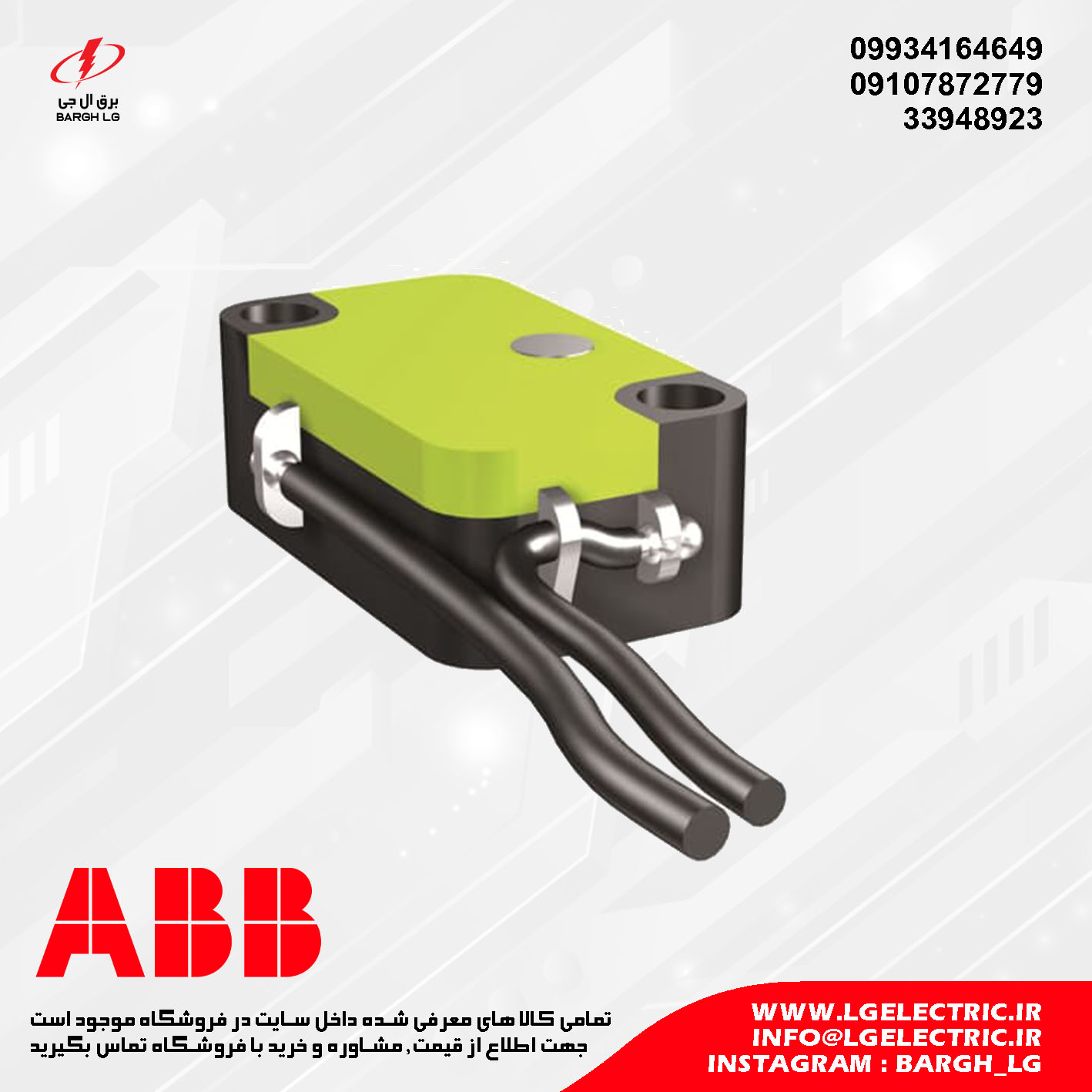

Auxiliary contacts - AUE
کنتاکت های کمکی بسته زودهنگام : این کنتاکت ها اجازه می دهند که رله آندر ولتاژ قبل از کنتاکت اصلی عمل کند.
کنتاکت ها مطابق با استانداردهای IEC 60204-1 و VDE 0113 بسته می شوند.
کنتاکت های کمکی باز زودهنگام: این امکان را فراهم می کند تا هر وسیله الکترونیکی متصل به سیستم قبل از آسیب رسیدن به سیستم توسط ولتاژ اضافی ناشی از وصل بودن کلید اتوماتیک، زود تر قطع شود.
کنتاکت های کمکی زود هنگام باز و بسته را می توان در داخل دسته روتاری-گردان، مستقیم و انتقالی نصب کرد.
مکانیزم های عملیاتی را برای تمام کلید اتوماتیک های خانواده ABB Tmax XT به جز XT7 (حداکثر دو کنتاکت @ 400 ولت):
• نسخه کابلی شامل کابل های 1 متری (قطعات کابل AWG20) است.
• یک کد اختصاصی در نسخه کشویی موجود است که شامل کانکتور برای قطعات متحرک و ثابت است.
برای XT7 با مکانیزم عملیاتی اهرمی، اینها مستقیماً روی کلید اتوماتیک نصب می شوند.
XT1-XT2-XT3-XT4-XT5-XT6) AUE)
XT7) AUP)
نمایندگی کلید اتوماتیک ABB
کالای برق ال جی نمایندگی محصولات ABB در ایران میباشد و پخش محصولات این برند را برعهده دارد. میتوانید برای خرید لوازم جانبی کلید اتوماتیک ABB با مراجعه به سایت کالای برق ال جی و یا با فروشگاه ما در ارتباط باشید.
تمامی محصولات معرفی شده در سایت موجود هستند و به دلیل محاسبه قیمت این محصول با یورو و دلار و همچنین متغییر بودن نرخ ارز ، قیمت محصولات در سایت درج نمی شوند لذا خواهشمند است جهت اطلاع از قیمت عمده قطعات ، مشاوره و خرید با فروشگاه تماس بگیرید.
* این کنتاکت های کمکی مناسب کلید اتوماتیک ABB سری ABB XT میباشد و بر روی این مدل ها نصب میشود.
مشخصات فنی کنتاکت کمکی کلید اتوماتیک ABB
| کد کالا Withdrawable | کد کالا Fixed/Plug-in | نام کالا |
| 1SDA066422R1 | XT1-XT3 AUX 250V AC | |
| 1SDA066423R1 | XT1-XT3 AUX 24V DC | |
| 1SDA066426R1 | XT1 AUX-C 3Q 250V AC Left | |
| 1SDA066431R1 | XT1-XT3 AUX-C 1Q+1SY 250V | |
| 1SDA066433R1 | XT1-XT3 AUX-C 2Q+1SY 250V | |
| 1SDA066446R1 | XT1-XT3 AUX-C 1Q+1SY 24V DC | |
| 1SDA066434R1 | XT3 AUX-C 3Q+1SY 250V | |
| 1SDA066448R1 | XT3 AUX-C 3Q+1SY 24V DC | |
| 1SDA066428R1 | XT3 AUX-C 3Q 250V AC Left | |
| 1SDA066422R1 | XT2-XT4 AUX 250V AC | |
| 1SDA066424R1 | XT2-XT4 AUX-S51 250V AC | |
| 1SDA066423R1 | XT2-XT4 AUX 24V DC | |
| 1SDA066425R1 | XT2-XT4 AUX-S51 24V DC | |
| 1SDA066427R1 | XT2-XT4 AUX-C 3Q 250V AC Left | |
| 1SDA066432R1 | 1SDA066431R1 | XT2-XT4 AUX-C 1Q+1SY 250V AC |
| 1SDA066433R1 | XT2-XT4 AUX-C 2Q+1SY 250V AC | |
| 1SDA066439R1 | 1SDA066438R1 | XT2-XT4 AUX-C 2Q+2SY+1SA 250V AC |
| 1SDA066435R1 | 1SDA066434R1 | XT2-XT4 AUX-C 3Q+1SY 250V AC |
| 1SDA066437R1 | 1SDA066436R1 | XT2-XT4 AUX-C 3Q+2SY 250V AC |
| 1SDA066430R1 | 1SDA066429R1 | XT2-XT4 AUX-S51-C 250V AC |
| 1SDA066447R1 | 1SDA066446R1 | XT2-XT4 AUX-C 1Q+1SY 24V DC |
| 1SDA066449R1 | 1SDA066448R1 | XT2-XT4 AUX-C 3Q+1SY 24V DC |
| 1SDA067117R1 | 1SDA067116R1 | XT2-XT4 AUX-S51-C 24V DC XT2- |
| 1SDA066445R1 | 1SDA066444R1 | XT4 AUX-C 1Q+1SY 400V AC |
| 1SDA066443R1 | 1SDA066440R1 | XT2-XT4 AUX-C 2Q 400V AC |
| 1SDA066422R1 | XT5 AUX 250V AC | |
| 1SDA066423R1 | XT5 AUX 24V DC | |
| 1SDA104787R1 | XT5 AUX-C 1Q+1SY 250V AC left | |
| 1SDA104789R1 | 1SDA066431R1 | XT5 AUX-C 1Q+1SY 250V AC |
| 1SDA104796R1 | 1SDA066433R1 | XT5 AUX-C 2Q+1SY 250V AC |
| 1SDA104798R1 | 1SDA066434R1 | XT5 AUX-C 3Q+1SY 250V AC |
| 1SDA104791R1 | 1SDA066429R1 | XT5 AUX-S51-C 250V AC |
| 1SDA104793R1 | 1SDA104800R1 | XT5 AUX-S52-C 250V AC |
| 1SDA104786R1 | XT5 AUX-C 1Q+1SY 24V DC left | |
| 1SDA104788R1 | 1SDA066446R1 | XT5 AUX-C 1Q+1SY 24V DC |
| 1SDA104797R1 | 1SDA066448R1 | XT5 AUX-C 3Q+1SY 24V DC |
| 1SDA104790R1 | 1SDA067116R1 | XT5 AUX-S51-C 24V DC |
| 1SDA104792R1 | 1SDA104799R1 | XT5 AUX-S52-C 24V DC |
| 1SDA104785R1 | 1SDA104784R1 | XT5 AUX-C 1Q+1SY 400V AC |
| 1SDA104794R1 | 1SDA104795R1 | XT5 AUX-C 2Q 400V AC |
| 1SDA066422R1 | XT6 AUX 250V AC | |
| 1SDA066423R1 | XT6 AUX 24V DC | |
| 1SDA104802R1 | 1SDA066431R1 | XT6 AUX-C 1Q+1SY 250V AC |
| 1SDA104807R1 | 1SDA066433R1 | XT6 AUX-C 2Q+1SY 250V AC |
| 1SDA104809R1 | 1SDA066434R1 | XT6 AUX-C 3Q+1SY 250V AC |
| 1SDA104804R1 | 1SDA066429R1 | XT6 AUX-S51-C 250V AC |
| 1SDA104806R1 | 1SDA104800R1 | XT6 AUX-S52-C 250V AC |
| 1SDA104801R1 | 1SDA066446R1 | XT6 AUX-C 1Q+1SY 24V DC |
| 1SDA104808R1 | 1SDA066448R1 | XT6 AUX-C 3Q+1SY 24V DC |
| 1SDA104803R1 | 1SDA067116R1 | AUX-S51-C 24V DC |
| 1SDA104805R1 | 1SDA104799R1 | AUX-S52-C 24V DC |
مشخصات فنی کنتاکت کمکی کلید اتوماتیک ABB
| کد کالا | نام کالا |
| 1SDA066431R1 | AUX-C 1A/K+1SY 250V AC/DC |
| 1SDA066432R1 | AUX-C 1A/K+1SY 250V AC/DC |
| 1SDA104789R1 | AUX-C 1A/K+1SY 250V AC/DC |
| 1SDA104802R1 | AUX-C 1A/K+1SY 250V AC/DC |
| 1SDA066433R1 | AUX-C 2A/K+1SY 250V AC/DC |
| 1SDA104796R1 | AUX-C 2A/K+1SY 250V AC/DC |
| 1SDA104807R1 | AUX-C 2A/K+1SY 250V AC/DC |
| 1SDA066434R1 | AUX-C 3A/K+1SY 250V AC/DC |
| 1SDA066435R1 | AUX-C 3A/K+1SY 250V AC/DC |
| 1SDA104798R1 | AUX-C 3A/K+1SY 250V AC/DC |
| 1SDA104809R1 | AUX-C 3A/K+1SY 250V AC/DC |
| 1SDA066426R1 | AUX-C 3A/K L 250V AC/DC |
| 1SDA066427R1 | AUX-C 3A/K L 250V AC/DC |
| 1SDA066428R1 | AUX-C 3A/K L 250V AC/DC |
| 1SDA066438R1 | AUX-C 2A/K+2SY+AUX-SA-C 250V AC/DC |
| 1SDA066439R1 | AUX-C 2A/K+2SY+AUX-SA-C 250V AC/DC |
| 1SDA066429R1 | AUX-SA-C 250V AC/DC |
| 1SDA066430R1 | AUX-SA-C 250V AC/DC |
| 1SDA104791R1 | AUX-SA-C 250V AC/DC |
| 1SDA104804R1 | AUX-SA-C 250V AC/DC |
* این کنتاکت های کمکی مناسب کلید اتوماتیک ABB سری ABB XT میباشد و بر روی این مدل ها نصب میشود.
مشخصات فنی کنتاکت کمکی کلید اتوماتیک ABB XT7, XT7 M
Auxiliary contacts - AUX
| کد کالا | نام کالا |
| 1SDA073750R1 | AUX 4Q 400V E1.2-XT7-XT7M |
| 1SDA073776R1 | S51 250V E1.2-XT7-XT7M |
| 1SDA073751R1 | XT7-XT7 M AUX 4Q 24Vdc |
| 1SDA073752R1 | XT7-XT7 M AUX 2Q 400VAC + 2Q 24VDC |
| 1SDA073776R1 | XT7-XT7 M AUX S51 250V |
| 1SDA073777R1 | XT7-XT7 M AUX S51 24V |
| 1SDA104813R1 | XT7 AUX 1SY 400V |
| 1SDA104812R1 | XT7 AUX 1SY 24V |
| 1SDA104811R1 | XT7 (2) AUX 1S52 250V |
| 1SDA104810R1 | XT7 (2) AUX 1S52 24V |
| 1SDA073758R1 | XT7 M (1) AUX 15Q 400V |
| 1SDA073759R1 | XT7 M (1) AUX 15Q 24V |
| 1SDA073770R1 | XT7 M RTC 250V |
| 1SDA073771R1 | XT7 M RTC 24V |
| 1SDA104825R1 | XT7 M AUX S33 M/2 250V |
| 1SDA104824R1 | XT7 M AUX S33 M/2 24V |
مشخصات فنی کنتاکت کمکی وضعیت کلید اتوماتیک ABB
Auxiliary position contacts - AUP
| کد کالا | نام کالا |
| 1SDA066450R1 | XT1-XT3 AUP-I – Four racked-in contacts 250V AC |
| 1SDA066451R1 | XT1-XT3 AUP-I – Four racked-in contacts 24V DC |
| 1SDA066450R1 | XT2-XT4 AUP-I – Four racked-in contacts 250V AC |
| 1SDA066451R1 | XT2-XT4 AUP-I – Four racked-in contacts 24V DC |
| 1SDA066452R1 | XT2-XT4 AUP-R – Two racked-out contacts 250V AC |
| 1SDA066453R1 | XT2-XT4 AUP-R – Two racked-out contacts 24V DC |
| 1SDA104815R1 | XT5-XT6 AUP-I – Three Racked-in contacts 250V AC |
| 1SDA104816R1 | XT5-XT6 AUP-I – Three Racked-in contacts 24V DC |
| 1SDA104820R1 | XT5-XT6 AUP-T – One Test contact 250V AC |
| 1SDA104819R1 | XT5-XT6 AUP-T – One Test contact 24V DC |
| 1SDA104817R1 | XT5-XT6 AUP-R – One Racked-out contact 250V AC |
| 1SDA104818R1 | XT5-XT6 AUP-R – One Racked-out contact 24V DC |
| 1SDA073763R1 | XT7-XT7 M AUP 6 contacts 24V |
| 1SDA073762R1 | XT7-XT7 M AUP 6 contacts 400V |
* این کنتاکت های کمکی مناسب کلید اتوماتیک ABB سری ABB XT میباشد و بر روی این مدل ها نصب میشود.
مشخصات فنی کنتاکت کمکی کلید اتوماتیک ABB
Early auxiliary contacts - AUE
| کد کالا Withdrawable | کد کالا Fixed/Plug-in | نام کالا |
| 1SDA066454R1 | XT1-XT3 AUE - Two contacts in rotary handle RHx (closed) | |
| 1SDA067118R1 | XT1-XT3 AUE - Two contacts in rotary handle RHx (open) | |
| 1SDA066455R1 | 1SDA066454R1 | XT2-XT4 AUE - Two contacts in rotary handle RHx (closed) |
| 1SDA067119R1 | 1SDA067118R1 | XT2-XT4 AUE - Two contacts in rotary handle RHx (open) |
| 1SDA104822R1 | 1SDA104821R1 | XT5-XT6 AUE - Two contacts in rotary handle RHx (closed) |
| 1SDA104823R1 | 1SDA104823R1 | XT7 AUE - Two contacts in circuit-breaker (closed) |
* این کنتاکت های کمکی مناسب کلید اتوماتیک ABB سری ABB XT میباشد و بر روی این مدل ها نصب میشود.
| کد کالا | نام کالا |
| 1SDA066149R1 | A1-A2 3p, 4p 250VAC/DC |
| 1SDA066150R1 | A1-A2 3p, 4p 250VAC/DC |
| 1SDA054910R1 | A3 250VAC/DC |
| 1SDA054911R1 | A3 250VAC/DC |
| تیپ قدیم Tmax T | |
| کد کالا | نام کالا |
| 1SDA054910R1 | T4-T5-T6 1NC/NO + trip 250V AC/DC |
| 1SDA054911R1 | T4-T5-T6 3NC/NO + trip 250V AC/DC |
| 1SDA055050R1 | T4-T5 trip |
| 1SDA054913R1 | T4-T5-T6 2NC/NO 400V AC |
| 1SDA062102R1 | T7-T7M 2NC/NO 400V AC |
| 1SDA062104R1 | T7 1NC/NO + trip 400V AC |
| 1SDA063553R1 | T7M trip 250VAC |
| 1SDA054919R1 | T4-T5-T6 AUP-R 400Vac/dc |
| 1SDA054921R1 | T4-T5-T6 AUP-R 24Vdc |
| 1SDA054918R1 | T4-T5-T6 AUP-I 400Vac/dc |
| 1SDA054920R1 | T4-T5-T6 AUP-I 24Vdc |
| 1SDA062111R1 | T7-T7M AUP 250Vac |
| 1SDA062110R1 | T7-T7M AUP 24Vdc |
